Quando si selezionano facce cilindriche o bordi circolari da accoppiare a un asse, il software crea un accoppiamento concentrico. Quando si selezionano due facce planari parallele, il software crea un accoppiamento coincidente.
Alcuni tipi di accoppiamento predefiniti presentano un accoppiamento secondario predefinito che viene creato quando l'accoppiamento coincidente sovradefinisce l'assieme. Ad esempio, il software crea un accoppiamento parallelo tra due facce planari parallele quando un accoppiamento coincidente sovradefinisce l'assieme.

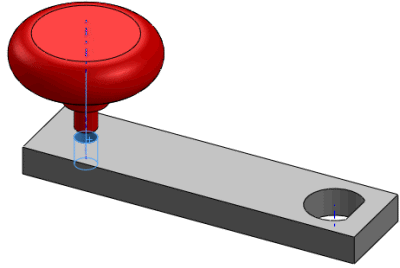

Per accoppiare un asse a una faccia cilindrica in un assieme:
- Selezionare un asse e una faccia cilindrica o un bordo circolare.
Per visualizzare gli assi provvisori, espandere
Nascondi/Mostra elementi
(barra degli strumenti Vista con preavviso) e fare clic su
Visualizza assi provvisori
.
- Fare clic su Accoppiamento
(barra degli strumenti Assieme) o su . L'azione predefinita è un accoppiamento cilindrico.
- Completare l'accoppiamento e fare clic su
.
