Creazione di modelli ibridi

È possibile creare un corpo solido o di superficie ibrido che includa la geometria BREP della mesh e la geometria BREP standard di SOLIDWORKS.

In molti casi, la modellazione ibrida può eliminare la necessità di conversione di un BREP standard in un BREP mesh, spesso utilizzata per confrontare un corpo BREP standard con un corpo BREP mesh. Con la modellazione ibrida, è possibile aggiungere la geometria BREP standard direttamente a un corpo BREP mesh.

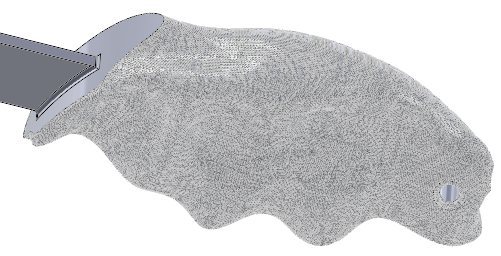

In questo esempio, è presente un modello di spada con impugnatura in argilla.

Per creare modelli ibridi:

  1. Modellare l'impugnatura personalizzata in un pezzo di argilla e scansionarla per creare un file .stl.
  2. Importare il file .stl come corpo grafico, rifinirlo mediante gli strumenti per i corpi grafici e convertirlo in mesh BREP.
  3. Aggiungere alla parte le funzioni BREP standard di SOLIDWORKS.

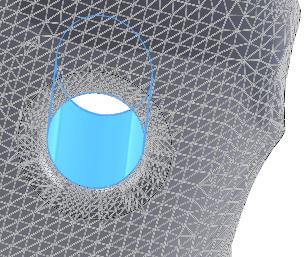

    Estrusione della superficie e taglio della superficie
    Estrusione con taglio e raccordo
    Estrusione

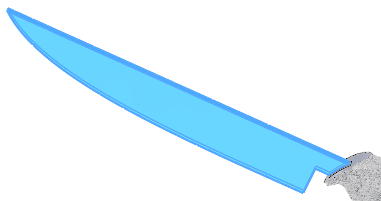

    Poiché la lama è una geometria BREP standard di SOLIDWORKS, è possibile perfezionarla con funzioni aggiuntive. Ad esempio, è possibile affilare la lama, aggiungere un bordo dentato o aggiungere funzioni di lama posteriore. Per le aree del corpo mesh ibrido rappresentate da geometrie SOLIDWORKS standard, è possibile utilizzare tutte le funzioni disponibili per la geometria SOLIDWORKS standard. È disponibile un sottoinsieme di queste funzioni per le aree, che includono sia mesh BREP sia geometria standard BREP di SOLIDWORKS.
