Identificazione di facce che richiedono supporti

La scheda Anteprima del PropertyManager Stampa3D consente di eseguire un'anteprima dell'analisi per identificare le facce che richiedono supporti durante la stampa in 3D.

Le stampanti prevedono regole diverse per gli angoli delle facce che richiedono supporti. In genere, se l'angolo di una faccia si estende oltre 45º rispetto al piano di stampa, la faccia deve essere supportata mediante la geometria dei supporti durante la stampa in 3D.

Per identificare le facce che richiedono supporti:

  1. Fare clic su File > Stampa 3D.
  2. Nella scheda Anteprima del PropertyManager, in Crea analisi, selezionare Mostra facce che richiedono supporti.
  3. Impostare l'angolo rispetto alla verticale per definire la soglia dei supporti.
    Si tratta dell'angolo al di sopra del quale è necessario aggiungere supporti per evitare che il modello si comprima durante la stampa.
  4. Per definire il colore delle facce che richiedono o non richiedono supporti:
    1. Per Colore faccia supporto, fare clic su Modifica colore.
      Selezionare il colore da utilizzare e fare clic su OK.
    2. Per Supporti non necessari, fare clic su Modifica colore.
      Selezionare il colore da utilizzare e fare clic su OK.

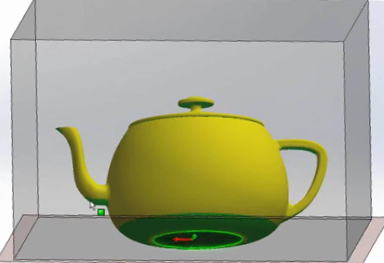

    I colori scelti vengono riflessi nel modello.

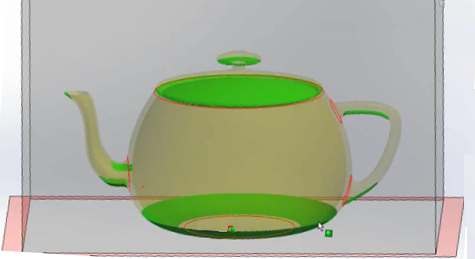

  5. Fare clic su Mostra come trasparente per rendere trasparente la geometria che non richiede supporti in modo da poter visualizzare più facilmente le aree che richiedono i supporti.
  6. Fare clic su .
