Esempio di confronto delle opzioni del tipo di specchiatura

Questo esempio confronta le opzioni del tipo di specchiatura quando si specchia un sottoassieme valvola su un secondo tubo.

1. Aprire un modello contenente un sottoassieme da specchiare.

2. Fare clic su Ripetizione del componente lineare > Specchia componenti (barra degli strumenti Assieme).
3. Nel PropertyManager, selezionare i seguenti elementi:
   1. Per Piano di specchiatura, selezionare un piano.
   2. Per Componente da specchiare, selezionare il sottoassieme valvola.
4. Fare clic su Avanti per andare a Passaggio 2: Imposta orientamento.
5. In Orienta componenti, selezionare X specchiato, Y specchiato .
6. In Tipo di specularità, selezionare un'opzione.
   1. Opzionale: Fare clic su Visualizza > Nascondi/Mostra per visualizzare il rettangolo di selezione, il centro di massa o le origini nell'area grafica.

   Opzione del tipo di specchiatura	Immagine del componente specchiato

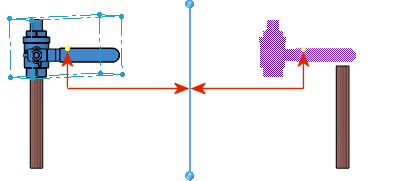

   Rettangolo di selezione La distanza tra il piano di specularità e il centro del rettangolo di selezione è uguale per la testa di serie e l'istanza specchiata.

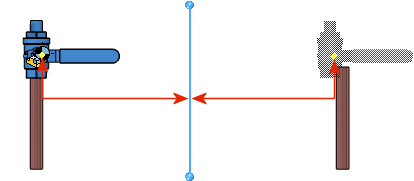

   Centro di massa La distanza tra il piano di specularità e il centro di massa è uguale per la testa di serie e l'istanza specchiata.

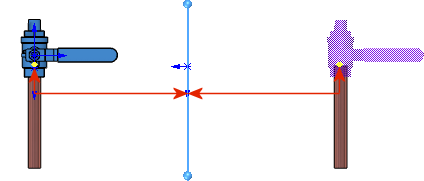

   Origine del componente La distanza tra il piano di specularità e l'origine è uguale per la testa di serie e l'istanza specchiata.
