Utilizzo dei caratteri a bastoni

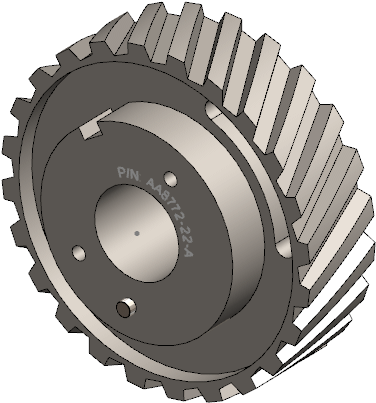

È possibile utilizzare caratteri a bastoni quando si applica il testo dello schizzo alle parti o gli assiemi per l'incisione laser, il waterjet e la lavorazione Computer Numerical Control (CNC).

I caratteri a bastoni sono chiamati anche caratteri a linea singola, a tratto e con loop aperto. Utilizzare il carattere OLFSimpleSansOC normale per tutti i caratteri a bastoni.

Non esiste alcuna funzione per simulare la lavorazione o l'incisione per i caratteri a bastoni. Mantenere gli schizzi per incisione o lavorazione come schizzi indipendenti, che in seguito verranno utilizzati come riferimento dai macchinari CAM o CNC.

Per utilizzare i caratteri a bastoni:

  1. Fare clic su Strumenti > Entità di schizzo > Testo.
  2. Nel PropertyManager, in Testo, deselezionare Usa il carattere del documento.
  3. Fare clic su Carattere.
  4. Nella finestra di dialogo Scegli carattere, in Carattere, selezionare il carattere OLF SimpleSansOC.
  5. Selezionare altre opzioni e fare clic su OK.
