È possibile gestire e accettare o rifiutare le modifiche nelle associazioni padre-figlio, indipendentemente dal fatto che gli aggiornamenti provengano da ECAD o MCAD.
CircuitWorks supporta ora associazioni padre-figlio tra componenti e altri elementi della scheda, come aree consentite, aree non consentite, fori rivestiti e fori non rivestiti, quando si interagisce con i file IDX3.0. È possibile accettare o rifiutare le modifiche a questi elementi da ECAD o MCAD.
Vantaggi:
- accettare o rifiutare tutte le modifiche associate in un'unica azione, indipendentemente dal fatto che gli aggiornamenti abbiano origine da ECAD o MCAD.
- Quando si modificano i componenti padre in MCAD, tutti gli elementi figlio correlati vengono aggiornati automaticamente durante l'esportazione in CircuitWorks.
Per utilizzare questa funzione, procedere come segue:
- Fare clic su .

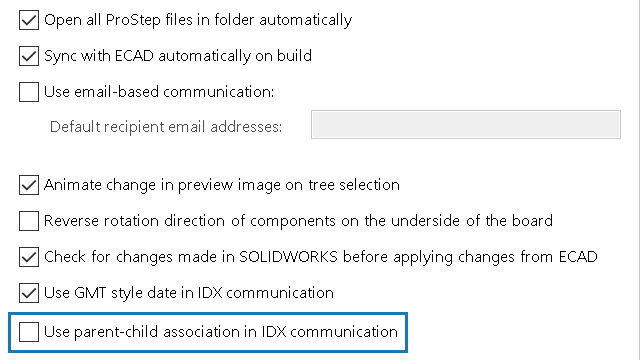

- Selezionare ProStep EDMD e selezionare Usa associazione padre-figlio nelle comunicazioni con IDX.
