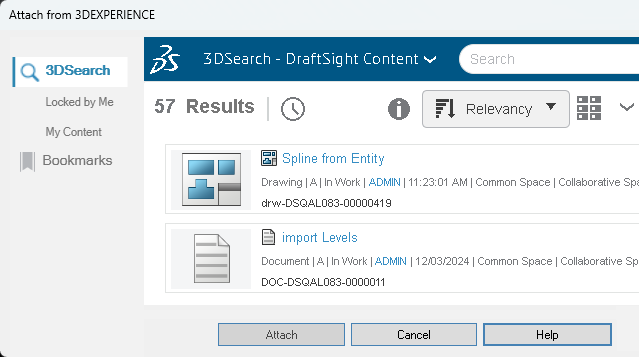

File allegati da 3DEXPERIENCE platform (solo DraftSight Connected) (2025 FD01) È possibile allegare file di disegno, immagine e PDF da 3DEXPERIENCE platform come riferimenti esterni al disegno corrente. Per allegare file da 3DEXPERIENCE platform: Procedere in uno dei modi seguenti: Nell'area di lavoro Disegno e annotazione, fare clic su Allega > Allega da 3DEXPERIENCE. Nella tavolozza Riferimenti, selezionare Allega da 3DEXPERIENCE. Digitare ATTACHFROM3DEXPERIENCE nella finestra del comando. Nella finestra di dialogo Allega da 3DEXPERIENCE, selezionare una delle seguenti opzioni: 3DSearch Bloccato da me Contenuti personali Segnalibri Selezionare un file da allegare. È possibile utilizzare 6WTags per cercare un tipo di file specifico. In base al tipo di file selezionato, si apre la finestra di dialogo corrispondente: Tipo file Finestra di dialogo File DWG Inserisci riferimento: Disegno PDF Inserisci riferimento: PDF sottoposto DGN Inserisci riferimento: DGN sottoposto PNG Inserisci riferimento: Immagine di sfondo Selezionare il file da allegare, quindi fare clic su Allega.Il file selezionato viene allegato al file di disegno. Indice Allegati dalla finestra di dialogo 3DEXPERIENCE La finestra di dialogo Allega da 3DEXPERIENCE consente di allegare file da 3DSearch, Segnalibri, Contenuto personale e file bloccati dall'utente. Argomento principaleDraftSight
