Accesso più rapido e ricerca più semplice negli attributi elettrici (2025 SP3)

È possibile trovare e utilizzare Attributi elettrici in SOLIDWORKS Routing in modo più efficiente. Un accesso migliorato e una barra di ricerca consentono di filtrare rapidamente fili e cavi in base ai valori delle proprietà.

Vantaggi: questi miglioramenti rendono gli Attributi elettrici più facili da trovare, più veloci da usare e più coerenti con il resto di SOLIDWORKS Routing.

I miglioramenti per gli attributi elettrici includono:

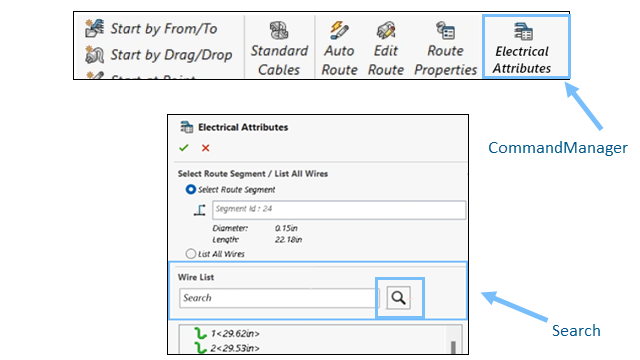

  • Ricerca rapida all'interno del PropertyManager Attributi elettrici

    È possibile filtrare l'elenco dei fili inserendo una nuova barra di ricerca. Durante la digitazione, SOLIDWORKS Routing restringe l'elenco per soddisfare la ricerca in base ai valori delle proprietà. Supporta le corrispondenze parziali e non è sensibile alle maiuscole e alle minuscole. Se la ricerca non trova riscontri, viene visualizzato un messaggio.

  • Facile accesso dal CommandManager e dal menu

    È possibile aprire gli Attributi elettrici direttamente dalla scheda Routing del CommandManager o navigando in Strumenti > Routing > Electrical > Attributi elettrici . È anche possibile fare clic con il pulsante destro del mouse su un segmento di percorso o sulla funzione Percorso1 in un sottoassieme per avviarlo.

  • Guida ai suggerimenti

    Quando si passa il mouse sull'icona Attributi elettrici, un suggerimento spiega cosa si sta visualizzando negli Attributi elettrici del segmento di percorso selezionato. Queste informazioni aiutano gli utenti a comprendere lo strumento a colpo d'occhio.

  • Migliore consapevolezza del contesto

    Quando si lavora in un assieme di livello superiore con più sottoassiemi, SOLIDWORKS Routing chiede di scegliere quale assieme di percorso visualizzare per gli Attributi elettrici. Per accedere allo strumento, è possibile fare clic con il pulsante destro del mouse sulla funzione di percorso in un sottoassieme. Il PropertyManager Attributi elettrici è accessibile sia dall'ambiente 3D sia dai percorsi di appiattimento.

  • Risultati della ricerca di Smarter Cable

    Quando si esegue una ricerca e il risultato corrisponde a un trefolo del cavo, SOLIDWORKS Routing mostra solo il cavo e i trefoli corrispondenti, non l'intero elenco dei trefoli.
