È possibile allineare le annotazioni DimXpert a un piano definito dall'utente.
Le quote DimXpert possono oscurarsi quando vengono applicate alla geometria con contorno. È possibile allineare le annotazioni DimXpert spostandole su un piano o una faccia planare selezionati.

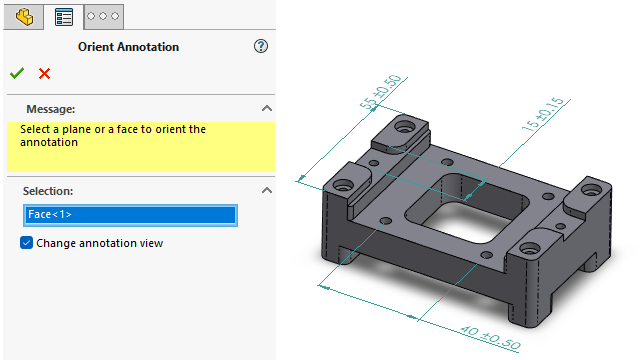

Per allineare le annotazioni DimXpert a un piano definito dall'utente:
- Fare clic con il pulsante destro del mouse su un'annotazione DimXpert e fare clic su .
- Nell'area grafica, selezionare un piano o faccia planare per definire il nuovo orientamento.
- Nel PropertyManager, selezionare Modifica vista annotazione per spostare l'annotazione alla vista dell'orientamento corrispondente al nuovo orientamento.
- Fare clic su
.
