Creazione di quadrati con strumenti del rettangolo (2025 SP2)

Quando si utilizzano gli strumenti del rettangolo, è possibile creare quadrati premendo il tasto Maiusc durante la tracciatura.

Per creare quadrati utilizzando gli strumenti del rettangolo:
  1. Aprire una parte o un assieme.
  2. Nell'albero di disegno FeatureManager, selezionare un piano.
  3. Fare clic su Schizzo (barra degli strumenti Schizzo).
  4. Creare un rettangolo angolare:
    1. Nella scheda Schizzo del CommandManager, fare clic su Rettangolo angolare .
    2. Nello schizzo, fare clic per posizionare il primo angolo.
    3. Premere Maiusc, quindi trascinare e fare clic per creare un quadrato.

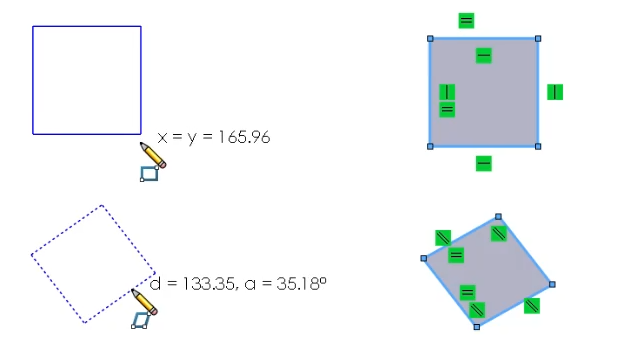

    I lati adiacenti del quadrato hanno relazioni uguali.

  5. Creare un parallelogramma:
    1. Fare clic su Parallelogramma .
    2. Fare clic per posizionare il primo angolo
    3. Premere Maiusc, quindi trascinare, ruotare e fare clic per specificare la lunghezza e l'angolo del primo bordo.
    4. Continuare a premere Maiusc, e trascinare e fare clic per specificare l'angolo degli altri tre bordi.
  6. Creare un rettangolo spigolo a 3 punti e immettere un valore:
    1. Fare clic su Opzioni > Opzioni del sistema > Schizzo e selezionare Attiva input numerico su schermo in creazione entità.
    2. Nello schizzo, fare clic su Rettangolo spigolo a 3 punti .
    3. Fare clic per posizionare il primo angolo e trascinare il cursore.
    4. Inserire un valore per la dimensione del quadrato e premere il tasto Invio.
    5. Premere Maiusc, trascinare il cursore e fare clic per creare il quadrato.
