コメント

FeatureManager デザイン ツリー内のアイテム（アセンブリ、構成部品、フィーチャー、およびスケッチ）にテキスト コメントを Post-it® ノート方式で追加できます。テキストへのフォント スタイルの適用、背景色の指定、タイムスタンプの追加、画像やスクリーンショットの挿入を行えます。開いたときに表示（Show on open）をクリックすると、次回ファイルを開いたときに、すべてのコメントを表示（View All Comments）ダイアログ ボックスにコメントが自動的に表示されます。



1 太字、斜体、下線付きのフォント スタイル 4 画像やスクリーンショットを挿入
2 背景色 5 開いたときに、すべてのコメントを表示（View All Comments）ダイアログ ボックスにコメントを表示
3 タイムスタンプを追加

最初のコメントをドキュメントに追加すると、コメント（Comments） フォルダが FeatureManager デザイン ツリー内に作成されます。コメントは、コメント（Comments）フォルダ内でツールチップに表示され、さらに FeatureManager デザイン ツリーのアイテムに対してもツールチップに表示されます。

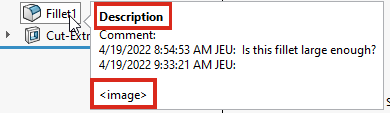

コメントのツールチップには、コメントに画像が含まれていることを示す <image> というテキストが表示されます。ツールチップ名は、モデル表示（Model Display）ダイアログ ボックスのコメントの背景色（Comment background colors）セクションの名前と一致します。

コメントの追加（Adding Comments）

FeatureManager デザイン ツリーのアイテムおよび ConfigurationsManager タブのアイテムにコメントを追加できます。テキストにフォント スタイルを適用したり、背景色を指定したり、タイムスタンプを追加したり、画像やスクリーンショットを挿入したりできます。

アイテム毎に 1 つのコメントに限り追加できます。複数のエントリをコメントに追加できます。

コメントを追加するには:

  1. FeatureManager デザイン ツリーまたはグラフィック領域でアイテムを右クリックし、コメント（Comment） > コメントを追加（Add Comment） をクリックします。
  2. コメント（comment）ダイアログ ボックスで、テキストを入力します。
  3. オプション: 次のオプション アクションを実行できます。
    1. テキストに太字 、斜体 、下線 を追加します。
    2. 背景色（Background color） をクリックして、各背景色を選択します。背景色（Background colors）タブでオプション（Options） をクリックすると、 ツール（Tools） > オプション（Options） > ドキュメント プロパティ（Document Properties） > モデル表示（Model Display） ダイアログ ボックスが開いてコメントの背景色（Comment background colors）を指定できます。名前をカスタマイズしたり、すべての名前をデフォルトにリセットしたりすることができます。色はカスタマイズできません。
    3. タイムスタンプを追加（Add timestamp） をクリックして、日付と時刻を追加します。
      コメントにタイムスタンプを自動的に追加するには、 ツール（Tools） > オプション（Options） > システム オプション（System Options） > FeatureManager をクリックします。コメント（Comments）の下で、 コメントに自動的にタイムスタンプを追加（Automatically add timestamp to comments）を選択します。
    4. 画像を挿入（Insert image） またはスクリーンショットを挿入（Insert screenshot） をクリックして、これらをコメントに追加します。
    5. 開いたときに表示（Show on open）をクリックすると、次回ファイルを開いたときに、すべてのコメントを表示（View All Comments）ダイアログ ボックスにコメントが自動的に表示されます。
  4. OKをクリックします。

スタンドアロン コメントの追加

FeatureManager デザイン ツリーでフィーチャーまたはノードに添付されていないスタンドアロン コメントを追加できます。

スタンドアロン コメントを追加するには:

  1. FeatureManager デザイン ツリーで、トップ ノードを右クリックし、コメント（Comment） > コメントを追加（Add Comment）をクリックします。
  2. コメント（comment）ダイアログ ボックスで、コメントを入力し、OK をクリックします。
    スタンドアロン コメントは、FeatureManager デザイン ツリーのコメント（Comments） フォルダに追加されます。
    コメント（Comments）フォルダが既に存在する場合は、そのフォルダを右クリックし、コメントを追加（Add Comment）をクリックして、スタンドアロン コメントを追加できます。

FeatureManager デザイン ツリーのコメント

FeatureManager デザイン ツリーでは、次のノードにコメントを追加できます。

  • アノテート アイテム ビュー
  • ブロック
  • フォルダ（Folders）
  • 合致（すべてのタイプ）
  • 合致フォルダまたは合致グループ
  • 合致参照
  • 材料
  • 選択項目セット
  • センサー
  • 板金ノード
  • ソリッド ボディ フォルダ
  • サーフェス ボディ フォルダ
ConfigurationManager タブでコメントを追加することもできます。コメントはコンフィギュレーション コメント（Configurations Comment） フォルダに表示されます。

コメント インジケータをオンにする

FeatureManager のデザイン ツリー表示でコメント インジケータを有効にすると、コメントをさらに簡単に見つけられます。

コメント インジケータを有効にするには:

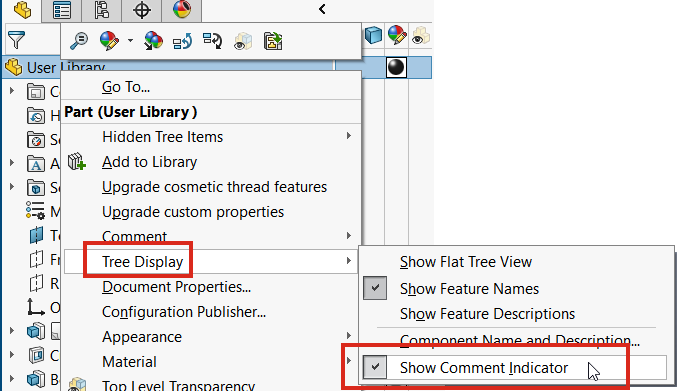

  1. FeatureManager デザイン ツリーで、トップ ノードを右クリックします。
  2. ツリー表示（Tree Display） > コメント インジケータの表示（Show Comment Indicator）をクリックします。
    コメントが存在するかどうかを示す視覚的なインジケータが FeatureManager デザイン ツリーに表示されます。


    色の円は、コメントの色と一致します。

コメントの編集（Editing Comments）

コメントを編集するには:

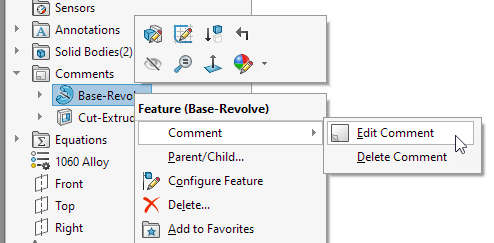

  1. FeatureManager デザイン ツリーでコメントを含むアイテムを右クリックするか、コメント（Comments）フォルダでコメントを右クリックし、コメント（Comment） > コメントを編集（Edit Comment） をクリックします。
    コメントを右クリックすると、状況依存ツールバーとショートカット メニューが表示され、コメントを読むときにフィーチャーを直接編集できます。

  2. コメントを編集し、OK をクリックします。

コメントの削除

コメントを削除するには：

コメントを追加したアイテムを FeatureManager デザイン ツリーで右クリックし、コメント（Comment） > コメントを削除（Delete Comment）をクリックし、はい（Yes）をクリックして確定します。

すべてのコメントの表示

コメント（Comments）ダイアログ ボックスでは、モデル内のすべてのコメントを表示できます。

すべてのコメントを表示するには:

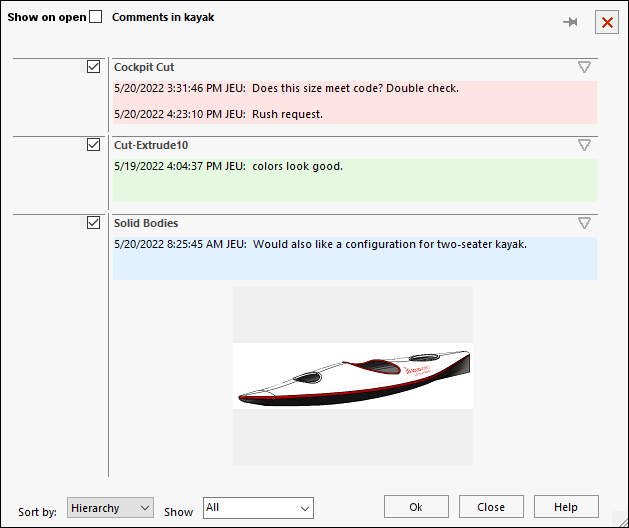

  1. FeatureManager デザイン ツリーでコメント（Comments） フォルダを右クリックし、すべてのコメントを表示（View All Comments）をクリックします。
    コメントの場所:（Comments in）model_name ダイアログ ボックスが表示されます。

  2. オプション: 実行できる操作は次のとおりです。
    1. 開いたときに表示（Show on open）列のチェック ボックスをクリックすると、次回ファイルを開いたときにコメントが自動的に開きます。
    2. ソート（Sort by）メニューでは、コメントを階層構造（Hierarchy）、名前（Name）、または日付（Date）でソートします。
    3. 表示（Show）メニューでは、ダイアログ ボックスに表示するコメントをフィルターします。
    4. OKをクリックします。

PropertyManager でのコメントの表示と編集

フィーチャーのコメントを PropertyManager に表示して編集できます。

PropertyManager でコメントを表示して編集するには:

  1. ツール（Tools） > オプション（Options） > システム オプション（System Options） > FeatureManagerをクリックします。
  2. ダイアログ ボックスのコメント（Comments）で、PropertyManager でコメントを表示（Show Comments in PropertyManager）を選択します。
  3. FeatureManager デザイン ツリーでコメントがある機能を選択し、フィーチャー編集（Edit Feature） をクリックします。
  4. PropertyManager のコメント（Comment）で、編集（Edit）をクリックします。
    [コメント（comment）] ダイアログ ボックスが表示されます。
  5. コメントを変更し、OK をクリックします。
  6. をクリックします。
