Z 上方向テンプレートの指定

部品またはアセンブリを作成するときに、Z 上方向のテンプレートを選択できます。

部品を作成するときは、Y 上方向または Z 上方向を選択して、テンプレートで作成できます。以前のリリースでは、SOLIDWORKS にはデフォルトの Y 上方向しかありませんでした。
Y 上方向および Z 上方向の設定は、SOLIDWORKS で作成されるデフォルトのテンプレートでのみ使用できます。

SOLIDWORKS のデフォルトの Z 上方向テンプレートは、新しい SOLIDWORKS ドキュメントを作成するときに指定できます。

新規インストール後、標準単位と寸法（Units and Dimension Standard）ダイアログ ボックスでデフォルトの方向を指定できます。

新しい SOLIDWORKS ドキュメントを作成するときに Z 上方向テンプレートを指定するには:
  1. 新規（New） （標準ツールバー）をクリックするか、ファイル（File） > 新規（New）をクリックします。

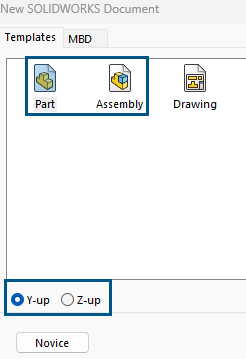

  2. ダイアログボックスで:
    1. 部品やアセンブリなど、ドキュメントのタイプを選択します。

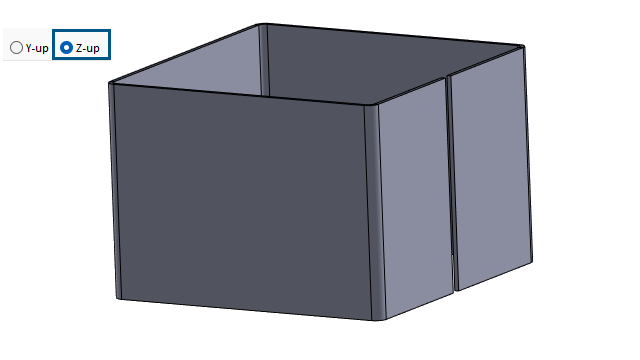

    2. オプションを指定します:
      • Y 上方向（Y-up）。Y 軸が上を向いています。
      • Z 上方向（Z-up）。Z 軸が上を向いています。
    3. OK をクリックします。
標準単位と寸法（Units and Dimension Standard）ダイアログ ボックスで Z 上方向テンプレートを指定するには:
  1. 標準単位と寸法（Units and Dimension Standard）ダイアログ ボックスにアクセスします。
    1. グラフィック ウィンドウの右下隅のタスク バーで IPS をクリックします。
    2. 単位を指定します。
      • MKS（m、kg、秒）
      • CGS（cm、g、秒）
      • MMG（mm、g、秒）
      • IPS（インチ、ポンド、秒）
    3. ドキュメント単位編集...（Edit Documents Units...）をクリックします。
  2. 単位と寸法（Units and Dimension）ダイアログ ボックスの方向（Orientation）で、オプションを指定します。
    • Y 上方向（Y-up）。Y 軸が上を向いています。
    • Z 上方向（Z-up）。Z 軸が上を向いています。
  3. OK をクリックします。
