対称（Symmetry）境界条件を使用して、対称の 1 つまたは 2 つの平面に対して対称なキャビティおよびランナー レイアウトを作成および解析できます。 シミュレーションはレイアウトの対称部分に対してのみ実行されるため、時間を節約できますが、SOLIDWORKS Plastics にはレイアウト全体の結果が表示されます。
対称（Symmetry） PropertyManager を開くには:
- Plastics CommandManager でを展開し、対称（Symmetry）
クリックします。
対称面（Symmetry Face）として識別されたサーフェスは、断熱されているように機能し、それらを通して熱は失われません。 対称（Symmetry）境界条件を使用する場合は、金型冷却レイアウトが対称金型温度を生成することを確認します。 金型温度が対称でない場合は、正確なシミュレーションを行うために、キャビティとランナーのレイアウト全体と金型冷却管を含めます。
対称境界条件は、SOLIDWORKS Plastics Professional および SOLIDWORKS Plastics Premium で利用できます。
対称（Symmetry）境界条件を使用してシミュレーションの結果を解釈する場合は注意してください。
パラメーター
| |
ソリッドボディに沿う（Along solid body）、またはスケッチベースのランナーに沿う（Along sketch-based runner） |
対称境界条件を適用するジオメトリのタイプを指定します。 キャビティとランナー領域のデフォルト選択: ソリッド ボディに沿う（Along solid body）
スケッチベースのランナー領域で対称面を指定するには、スケッチベースのランナーに沿う（Along sketch-based runner）を選択します。
|
 |
対称 1 |
対称の 1 つの平面に対応するキャビティまたはランナー領域の面を指定します。
選択面はグラフィック領域で青でハイライトされます。
|
|
対称 2 |
対称の 2 番目の平面に対応するキャビティまたはランナー領域の面を指定します。
選択面はグラフィック領域で青でハイライトされます。
|
| |
プレビュー表示 |
キャビティまたはランナー領域全体のワイヤ フレーム ジオメトリを、グラフィック領域に表示します。 シミュレーションを続行する前に、レイアウト全体が正確であることを確認します。
|
 |

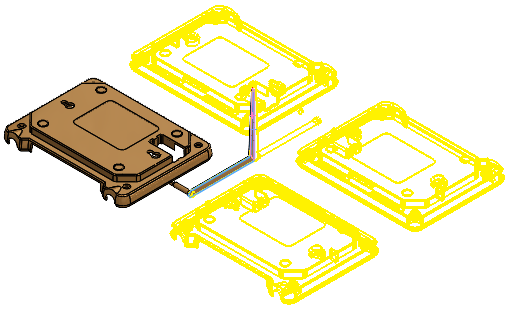

| 2 つの対称平面を中心に対称なキャビティとランナー設計のプレビュー。 ジオメトリ タイプはソリッドボディに沿う（Along solid body）に設定されます。 |
