치수 PropertyManager

지능형 또는 DimXpert 치수 도구를 사용하여 도면에 치수를 기입 할 수 있습니다.

이 PropertyManager를 여는 방법

치수(들)을 선택합니다.

다중 치수를 선택하면, 선택한 모든 치수에 적용되는 속성만 선택할 수 있습니다.

치수 보조 도구

PM_smart_dimensioning.gif 지능형 치수 기입 지능형 치수 Tool_Smart_Dimensions_Relations.gif 도구를 사용하여 치수를 작성할 수 있습니다.
PM_dimxpert_rapid_dim_manip.gif 빠른 치수 조정 빠른 치수 선택기의 사용을 활성 또는 해제할 수 있습니다. 이 옵션을 선택하여 사용을 활성하고 선택을 해제하여 사용을 해제합니다. 이 설정은 모든 세션에 걸쳐 유지됩니다.
DimXpert 완전 정의된 피처 (패턴, 홈, 포켓, 필렛 등)에 치수를 부가하고 치수를 배치 할 수 있습니다.

유형

유형

패턴 구조

선택한 치수 구조를 패턴에 적용합니다.

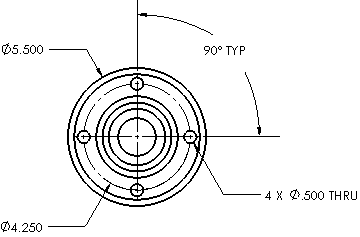

PM_polar_dimensioning.gif 극 치수 기입 속성 표시기로 구성된 구조를 작성합니다. 작성된 치수는 지름, 반경, 각도 치수입니다.
PM_linear_dimensioning.gif 선형 치수 기입 패턴에 선형 치수를 작성 합니다.
극 치수와 선형 치수의 인스턴스 수는 SOLIDWORKS 소프트웨어에서 작성한 패턴에만 지원됩니다.

치수 구조

선택한 치수 구조(베이스라인 또는 체인 PM_chain_dimensioning.gif)를 제조 피처와 배치 치수에 적용합니다.

데이텀

꼭지점/구멍 중심 그래픽 영역에서 선택한 요소로부터 피처를 측정하고 치수를 배치합니다. 꼭지점은 실제 꼭지점 또는 원의 중심선이 될 수 있습니다.
선택해서 주석 방향 정하기 가상점을 작성하여 선택한 X축과 Y축에서 피처를 측정하고 치수를 배치합니다. 원점을 끌어 회전하거나, 또는 회전 각도를 지정해 줄 수 있습니다. X축과 Y축 모서리가 교차하면, 꼭지점 옵션을 사용해야 합니다.

레이어 PM_Layer.gif

레이어 이름이 있는 도면에서 레이어를 선택합니다.
