스케치 구속 조건 아이콘

구속조건 및 유형 예제 및 참고
X축 따라

추론됨


수평선이 X축 방향으로 스케치됩니다. 3D 스케치에 적용됩니다.

Y축 따라

추론됨


수직선이 Y축 방향으로 스케치됩니다. 3D 스케치에 적용됩니다.

Z축 따라

추론됨


수평선이 Z축 방향으로 스케치됩니다. 3D 스케치에 적용됩니다.

일치

추론됨


두 번째 원이 첫 번째 원과 일치하도록 스케치됩니다.

동일선상

추가됨


첫 두 수평선에 동일선상 구속조건이 부가됩니다.

동심

추가됨

동일원

추가됨


안쪽 원호에 동일원 구속조건이 부가되었습니다.

균등

추가됨


모든 안쪽 원에 동등 구속조건이 부가되었습니다. 따라서 원 하나만 치수를 지정하면 됩니다.

동등 곡률

추가됨


곡선(C2 연속) 간에서 공유하는 위치에서 기울기의 변화율(곡률)이 같습니다.

동일한 홈

추가됨

고정

추가됨


점에 고정 구속조건이 부가되었습니다.

홈 고정

추가됨

수평

추가됨


자유곡선 핸들에 수평 구속 조건 부가됨

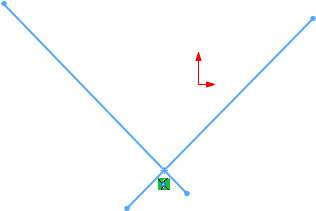

교차

추론 또는 추가됨


점과 두 선의 교차점에 구속조건이 추가되었습니다. 선과 점이 교차하도록 스케치한 경우 이 구속조건이 추론됩니다.

병합

추가됨


선의 끝점과 사각형의 점이 한 점으로 합쳐집니다.

중간점

추론됨 또는 추가됨


대각선의 중간점에서 보조선이 스케치됩니다.

일반

추가됨


선과 평면 간에 수직 구속조건이 부가됩니다.

오프셋

추론됨


요소 오프셋 Tool_Offset_Entities_Sketch.gif 도구를 사용하여 작은 사각형에서 10만큼 큰 사각형을 오프셋합니다.

모서리에

추론됨


요소 변환 Tool_Convert_Entities_Sketch.gif 도구를 사용하여 솔리드 모서리가 스케치 평면에 투영됩니다.

평면 상

추론됨 및 추가됨


평면에 스케치된 지오메트리

곡면상에

추론됨


곡면 위에 점이 스케치됨

평행점

추론됨


두 개의 선이 평행 구속 조건으로 스케치됨

YZ에 평행

추가됨


3D 선과 정면에 평행 구속조건이 추가됨

ZX에 평행

추가됨


3D 선과 정면에 평행 구속조건이 추가됨

직각

추론됨


두 번째 선이 첫 번째 선에 수직하게 스케치됨

관통

추가됨


스케치 점과 수직선 사이에 관통 구속조건이 추가됨

대칭

추론됨 또는 추가됨


대칭 복사 Tool_Mirror_Entities_Sketch.gif 또는 동적 대칭 Tool_Dynamic_Mirror_Entities_Sketch.gif 도구를 사용하여 구속조건이 부가되었습니다.

탄젠트

추가됨


두 자유곡선에 탄젠트 구속조건이 추가됨

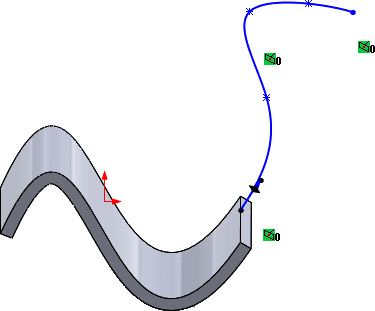

접촉면

추가됨


면과 자유곡선(C1 연속) 간의 교차점 모서리에 동일한 경사

자유곡선에 접면 구속조건 추가를 참고하십시오.

견인 레이아웃 스케치에 견인과 벨트 사용하기을 참고하십시오.
수직

추론됨


원이 스케치 원점으로 중심이 추론되어 스케치됨
