분할 메시 PropertyManager

SOLIDWORKS로 불러오는 메시 BREP 바디를 분할할 때 분할 메시 PropertyManager를 사용하여 옵션을 지정할 수 있습니다.

분할 메시 PropertyManager를 사용하려면 다음 중 하나를 실행합니다.
  • 메시 BREP 파일 불러오기.
  • 불러올 때 그래픽 바디를 메시 BREP로 변환.
  • 메시 바디로 변환 도구 사용.
그런 다음 FeatureManager 디자인 트리에서 메시 BREP 바디 또는 불러온 피처를 오른쪽 클릭하고 다음 중 하나를 수행합니다.
  • 불러온 메시 바디 분할 선택
  • 삽입 > 메시 > 불러온 메시 바디 분할 클릭

사용자 인터페이스

이전에 모델을 분할하지 않은 경우 메시 BREP 바디와 하이브리드 메시 바디의 표시는 변경되지 않습니다.

  • 표준 BREP와 그래픽 바디는 선택적으로 숨길 수 있습니다.
  • 선택한 면은 도구 > 옵션 > 시스템 옵션 > 색상 > 색상 개요 설정에 지정된 선택한 항목 1 색상을 사용하여 강조 표시됩니다.

모델을 분할한 첫 번째 라운드가 끝나면 다음과 같은 표시 변경 사항이 적용됩니다.

  • 인식된 면과 인식되지 않은 면에 사용되는 색상을 설명하는 범례가 나타납니다.

  • 이 소프트웨어는 도구 > 옵션 > 시스템 옵션 > 색상 > 색상 개요 설정에서 지정한 인식된 메시 면과 인식되지 않은 메시 면 색상을 사용합니다.

분할

  동적 도움말. 컨트롤 위로 포인터를 가져가면 팝업 도구 설명이 표시됩니다.
주름 각도 인접한 다면체 모서리 그룹 사이 각도를 사용하여 메시를 분할하여 면을 정의합니다. 옵션 아래에서 주름 각도 공차 슬라이더를 이동하여 값을 조정합니다.
평면 선분 평면을 나타내는 면을 그룹화하여 평면 선분을 작성합니다.
원통형 선분 원통을 나타내는 면을 그룹화하여 원통형 선분을 작성합니다.
다면체 형상 형상 차이에 따라 인접한 다면체를 그룹화하여 선분을 만듭니다. 여기서 큰 차이는 일반적으로 메시 파일을 작성하는 데 사용되는 모델에서 두 영역 사이의 경계를 나타냅니다.
면 선택. 평면, 구, 원통 또는 원추로 분할할 면을 지정합니다.
씨드 다면체 선택 평면, 구, 원통 또는 원추를 나타내는 일부 씨드 면을 지정합니다.
바디 선택 평면, 구, 원통 또는 원추로 분할할 바디를 지정합니다.

옵션

미리보기 표시
주름 각도 공차 인접한 다면체 모서리 사이의 각도를 지정합니다. 인접한 다면체 사이의 각도가 이 값을 초과하면 분할 기능이 다면체 사이에 가장자리를 추가합니다. 이 모서리는 모서리의 양쪽의 다면체로부터 작성된 면 사이의 경계를 정의합니다.
공차(평면 선분 및 원통형 선분) 면 정의. 값이 높을수록(거칠게) 더 적은 수의 분할된 얼굴을 감지하고, 값이 낮을수록(미세) 더 많은 분할된 얼굴을 감지합니다.
둘레(다면체 형상만 해당)

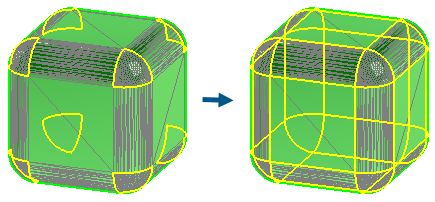

낮은 값과 높은 값의 비교

 인접한 다면체 사이의 형상 차이를 기반으로 면을 정의합니다. 값이 클수록 더 많은 선분이 감지됩니다.
