표준 BREP로 메시 BREP 변환

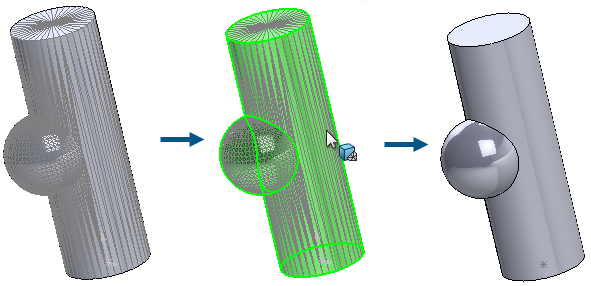

표준으로 메시 변환 명령을 사용하여 인식된 지오메트리가 있는 분할된 메시 BREP 면을 표준 BREP 면으로 변환할 수 있습니다.

이 기능은 인식된 지오메트리가 있는 메시 BREP 또는 하이브리드 메시 바디에 적용됩니다. 이 기능은 노이즈가 크지 않은 잘 정의된 평면, 원통형, 원추형 및 구형 지오메트리가 있는 메시에 가장 적합합니다.

메시 BREP를 메시 BREP로 변환하려면:

  1. 분할 및 인식된 면이 있는 메시 BREP 또는 하이브리드 메시 바디가 있는 모델을 엽니다.
  2. 다음 중 하나를 수행합니다.
    • 바디를 마우스 오른쪽 버튼으로 클릭하고 표준으로 메시 변환 을 선택합니다.
    • 삽입 > 메시 > 표준으로 메시 변환 을 클릭합니다.
    • 메시 모델링 CommandManager에서 표준으로 메시 변환 을 클릭합니다.
  3. PropertyManager의 바디 선택 아래에서 분할 및 인식된 메시 BREP 면을 표준 BREP 면으로 변환할 바디를 선택합니다.
    색상은 인식되거나 인식되지 않는 메시 면을 나타냅니다.
  4. 을 클릭하여 인식된 분할된 메시 BREP 면을 표준 BREP 면으로 변환합니다.
    이 과정을 반복하여 추가 면을 인식하고 변환할 수 있습니다.
    변환된 표준 BREP 면은 FeatureManager 디자인 트리에 표준 BREP로 변환 이름과 아이콘 과 함께 나타납니다.
