게이지/굽힘 테이블 사용하여 판금 변수 지정

파트 전체에 기본 값을 지정하기 위해 판금 게이지 테이블을 사용 할 수 있습니다.

그러나, 모서리 플랜지 같은 지정 피처를 선택하여 판금 게이지/굽힘 테이블에서 지정한 기본값과 다른 굽힘 반경을 지정 할 수도 있습니다.

두께와 굽힘 반경 값을 제어하는 방법:

  1. 판금 파트를 열고, 판금 피처를 오른쪽 클릭하고, 피처 편집 fm_edit_feature_button.png을 클릭합니다.

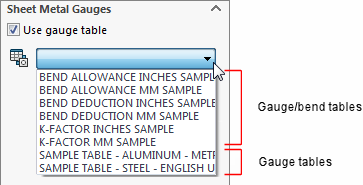

  2. 판금 게이지 아래에서, 게이지 테이블 사용을 선택하여 모든 다운스트림 피처에 두께와 반경을 부가할 판금 게이지/굽힘 테이블을 선택합니다.
  3. 두께를 조정하기 위해, 판금 변수 아래에서 다음과 같이 합니다.
    • 테이블에서 게이지를 선택합니다.
    • 두께 덮어쓰기를 선택하여 두께 값을 편집합니다.
  4. 반경 덮어쓰기를 선택하여 굽힘 반경 값을 편집합니다.
