경로 길이 치수 작성

일련의 스케치 요소에 경로 길이 치수를 설정할 수 있습니다. 치수를 구속 치수로 설정할 수 있습니다. 그러면 요소를 끌 때 경로 길이가 일관되게 조정됩니다.

1. 스케치를 오른쪽 클릭하고 치수 > 경로 길이 를 클릭합니다.
2. 그래픽 영역에서 끝이 일치하는 스케치 요소를 선택하고 단일 체인을 형성합니다.
3. 을 클릭합니다.

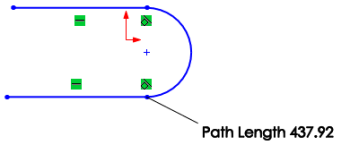

   반경 치수가 나타나 경로에 부착됩니다.

4. 경로 길이 치수를 변경하려면 치수를 더블 클릭하고 수정 대화 상자에 새 값을 지정합니다.
   설계 변수 테이블 및 BOM을 포함하여 사용자 정의 속성, 설정, 수식 또는 테이블에서 이 치수를 참조할 수 있습니다.
