점 간 보조 멤버 작성 및 프로필 변경

점 간 보조 멤버 작성 및 프로필 변경 방법

  1. 점 간 멤버를 클릭하여 보조 멤버 유형을 선택합니다.
  2. 보기(빠른 보기) > 왼쪽 보기를 클릭하고 표시된 보조 멤버를 선택하여 모델의 방향을 변경합니다.
  3. 보조 멤버의 프로필 변경 방법
    1. 프로필 탭을 클릭합니다.
    2. 유형으로 사각형 튜브 - 구성됨을 선택합니다.
    3. 크기로 70 x 40 x 5를 선택합니다.
  4. 멤버 파라미터에서 을(를) 클릭하여 보조 멤버를 추가합니다.
    을(를) 클릭하여 선택한 보조 멤버를 삭제합니다.
  5. 옵션: 첫 번째 멤버에서 오프셋 및 두 번째 멤버에서 오프셋을 사용하여 오프셋을 조정하고 멤버 파라미터 아래에서 선택한 멤버에 대해 이를 뒤집습니다.

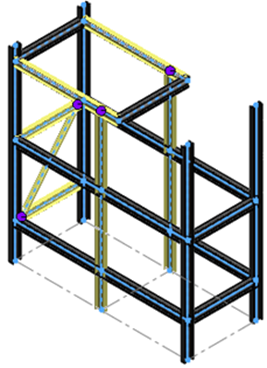

  6. 보기(빠른 보기) > 등각보기를 클릭하여 모델의 방향을 변경합니다.
  7. PropertyManager의 고정을 풀고 를 클릭합니다.
  8. 구조 시스템 모드를 종료하려면 확인 코너에서 구조 시스템 을 클릭합니다.
코너 관리 PropertyManager가 표시됩니다. 모델에서 단순 코너가 강조 표시됩니다.
