Korzystanie z działań

Działania są skojarzone z elementami i definiują zmiany definicji bloków niestandardowych w przypadku manipulacji odniesieniem bloku niestandardowego na rysunku.

Podczas dodawania działania do definicji bloku niestandardowego należy określić następujące parametry:

  • Element, do którego zostanie dodane działanie

    Uwaga: działania można stosować tylko do elementów. Nie można ich stosować do bloków niestandardowych. Elementy bez skojarzonych działań pokazują tę ikonę .

  • Punkt główny na określonym elemencie

    Punkt główny umożliwia manipulację odniesieniem bloku.

  • Zbiór wskazań

    Zbiór wskazań składa się z elementów, które podlegają przeniesieniu lub zmianie w przypadku wystąpienia działania w odniesieniu bloku.

Działania wyświetlają odpowiednią ikonę oraz tę ikonę śruby .

Do elementu można zastosować wiele działań. Oprogramowanie grupuje wszystkie działania na pasku narzędzi Aktywność.

Zatrzymanie kursora nad ikoną aktywności powoduje podświetlenie następujących elementów:

  • Element skojarzony
  • Punkt uchwytu elementu, który umożliwia wykonanie działania
  • Ramka rozciągania (tylko do działań rozciągania). W przypadku odniesienia bloku przesuwanie punktów uchwytu wpływa tylko na elementy w ramce rozciągania.

Ponadto kliknięcie ikony działania powoduje wyświetlenie zestawu wyboru.

Uwaga: Ikona działania nie pojawia się w odniesieniu do bloku.

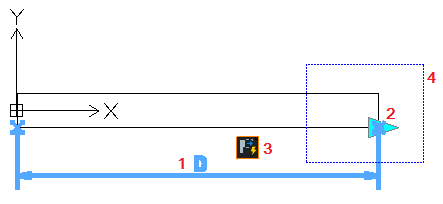

Przykład:

Zatrzymanie kursora nad działaniem rozciągania powoduje podświetlenie następujących elementów:

  1. Element liniowy
  2. Punkt uchwytu elementu, który umożliwia wykonanie działania
  3. Ikona działania (w tym przykładzie Rozciągnij)
  4. Ramka rozciągania

Oprogramowanie grupuje działania zgodnie z elementami, które mogą ich używać.

Działania Edytora bloków i powiązanych elementów:

Działanie Przekształcenie Dostępne elementy
Przenieś Stosuje przesunięcie równoległe. Punktowy, liniowy, biegunowy, XY
Skaluj Stosuje skalowanie. Liniowy, biegunowy, XY
Rozciągnij Rozciąga elementy za pomocą punktów rozciągnięcia z określonego obszaru. Punktowy, liniowy, biegunowy, XY
Rozciągnięcie biegunowe Stosuje rozciąganie i obrót Biegunowy
Obróć Stosuje obrót. Obrót
Lustro Stosuje odbicie lustrzane. Lustro
Wzór Tworzy elementy w kierunkach elementów z określonym odsunięciem. W przypadku elementu XY wzór używa kierunków X i Y. Liniowy, biegunowy, XY
Tabela Stosuje wartość ustawioną do innych elementów Tabela
