Używanie kart rysunków

Polecenie DrawingTabs służy do wyświetlania kart rysunków w górnej części obszaru okna rysunku. Polecenie HideDrawingTabs ukrywa karty rysunków.

Karty rysunków zapewniają łatwy sposób sterowania wieloma otwartymi rysunkami.

Karta aktywnego rysunku jest biała; wszystkie inne karty rysunków są szare. Po ustawieniu wskaźnika nad kartą etykietka narzędzia pokazuje kompletną ścieżkę i pełną nazwę pliku rysunku (dotyczy to tylko zapisanych rysunków).

Menu podręczne paska kart zawiera polecenia dotyczące pliku i opcje sterujące kartami.

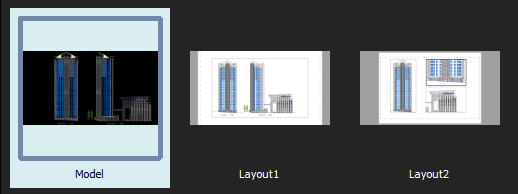

Po zatrzymaniu wskaźnika nad kartami pojawiają się panele podglądu z miniaturami dla każdej przestrzeni roboczej (model lub arkusz układu) otwartych rysunków. Podglądy są aktualizowane podczas zapisywania rysunku lub przełączania między przestrzeniami roboczymi. W przypadku, gdy nie wszystkie miniatury mieszczą się na panelu podglądu, strzałki na obu końcach panelu umożliwiają przewijanie miniatur w prawo lub w lewo.

Można zmienić kolejność kart rysunków poprzez ich przeciągnięcie.

Jeżeli otwartych rysunków jest tyle, że nie wszystkie mieszczą się na pasku kart:

• Kliknąć Umieść na liście wszystkie rysunki , aby wyświetlić listę wszystkich otwartych rysunków i wybrać jeden.
• Kliknąć  lub , aby przenieść karty w żądanym kierunku na pasku kart.

Gwiazdka (*) na końcu nazw plików na kartach rysunków oznacza niezapisane rysunki.

Można skonfigurować preferencje tak, aby wyświetlać lub ukrywać pasek kart rysunków i wybrać tryb wyświetlania panelu podglądu.

Aby utworzyć kartę rysunku:

• Kliknąć  obok ostatniej karty rysunku.

  Kiedy nie jest otwarty żaden rysunek, po lewej stronie paska kart rysunków jest wyświetlana ikona plusa.

  W przypadku nowego rysunku jest używany domyślny szablon rysunku (podobny do polecenia SmartNew).

Aby zamknąć kartę rysunku:

• Kliknąć  na karcie rysunku, który ma zostać zamknięty.

  Jeżeli rysunek uległ zmianie od czasu ostatniego zapisu, pojawi się monit z pytaniem, czy mają zostać zapisane zmiany.

Aby przejść do innego rysunku:

• Kliknąć kartę rysunku, który ma zostać wyświetlony.

  - lub -

• Nacisnąć klawisze Ctrl + Tab, aby przełączać się pomiędzy kartami otwartych rysunków.

Aby przejść do określonej przestrzeni roboczej rysunku:

1. Ustawić wskaźnik nad określoną kartą rysunku.

   Poniżej karty pojawią się panele podglądu wyświetlające model i wszystkie arkusze układu z podświetloną aktywną przestrzenią roboczą.

2. Wybrać miniaturę (model lub arkusz układu) z panelu podglądu.

   Zostanie wyświetlona wybrana przestrzeń robocza.

Aby sterować kartami rysunków z menu podręcznego:

• Kliknąć prawym przyciskiem myszy kartę rysunku lub ikonę i wybrać żądaną opcję z menu podręcznego:
  • Nowy. Rozpoczyna nowy rysunek z rysunkiem szablonu.
  • Otwórz. Otwiera istniejący rysunek.
  • Zapisz. Zapisuje rysunek z bieżącą nazwą pliku.
  • Zapisz wszystko. Zapisuje wszystkie otwarte rysunki.
  • Zapisz jako. Zapisuje rysunek pod inną nazwą.
  • Zamknij. Zamyka aktywny rysunek.
  • Zamknij wszystko. Zamyka wszystkie otwarte rysunki, ale nie program.
  • Zamknij pozostałe rysunki. Zamyka wszystkie otwarte rysunki z wyjątkiem aktywnego.
  • Wykonaj pierwszą kartę. Tworzy kartę (kliknięcie prawym przyciskiem myszy pierwszej karty rysunku uaktywnia ją).
  • Wykonaj ostatnią kartę. Tworzy kartę (kliknięcie prawym przyciskiem myszy ostatniej karty rysunku uaktywnia ją).
  • Otwórz folder zawierający. Wyświetla menedżera plików systemu operacyjnego w oddzielnym oknie, wskazując folder, w którym znajduje się plik karty wybranego rysunku.

  Uwaga: jeśli podczas zapisywania lub zamykania rysunków okaże się, że część rysunków uległa zmianie od czasu ostatniego zapisu, pojawi się monit o zapisanie zmian.

Aby zmienić kolejność kart rysunków:

• Wybrać kartę i przeciągnąć ją w inne miejsce wzdłuż paska kart.

Aby przenieść kartę rysunku na pierwsze lub ostatnie miejsce:

• Kliknąć prawym przyciskiem myszy kartę rysunku, a następnie kliknąć Utwórz pierwszą kartę lub Wykonaj ostatnią kartę.

Aby określić preferencje dotyczące karty rysunku:

1. Wykonać jedną z następujących czynności:
   • Kliknąć Narzędzia > Opcje (lub wpisać Options).

     W oknie dialogowym Opcje kliknąć Opcje systemu .

   • Wpisać SystemOptions.
2. Rozwinąć Wyświetl > Karty rysunków, aby skonfigurować następujące ustawienia:
   • Pokaż karty rysunków. Steruje wyświetlaniem kart rysunków u góry obszaru okien rysunków.
   • W obszarze Ustawienia wyświetlania wybrać jedną z poniższych opcji:
     • Lista. Wyświetla niegraficzne listy przestrzeni roboczych.
     • Podgląd panelu. Wyświetla miniatury dla każdej przestrzeni roboczej (model i arkusze układu) pod kartami (ustawienie domyślne).
3. Kliknąć OK.

Dostęp

Polecenie: DrawingTabs
