Istnieje możliwość użycia zestawu zasad Defeature w celu uproszczenia modelu.
Aby utworzyć zestaw zasad Defeature, należy:
- Otworzyć model i kliknąć opcję Defeature
(pasek narzędzi) lub kolejno .
- W menedżerze właściwości PropertyManager wybrać opcję Sylwetka
.
- Kliknąć Dalej
.
- W sekcji Zastosuj zasady Defeature do złożenia kliknąć opcję Edytuj reguły.

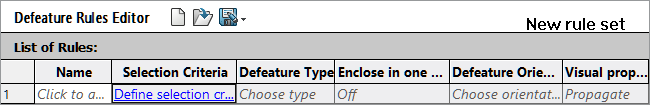

- W oknie dialogowym Edytor zasad Defeature w obszarze Nazwa wprowadzić nazwę.
- W obszarze Kryteria wyboru kliknąć opcję Zdefiniuj kryteria wyboru.

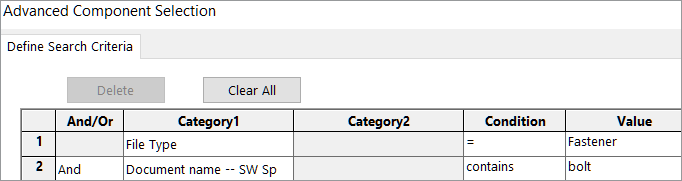

- W oknie dialogowym Zaawansowany wybór komponentów wybrać kryteria wyszukiwania.
Na przykład wyszukać łączniki, w których nazwa pliku zawiera śrubę.

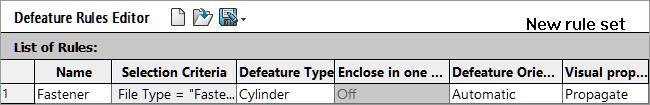

- W oknie dialogowym Edytor zasad Defeature określić Typ Defeature i Orientacja Defeature.
Dla każdej reguły należy uzupełnić pola Nazwa, Kryteria wyboru, Typ Defeature oraz Orientacja Defeature.
- Opcjonalnie: Kliknąć przycisk Zapisz
, aby zapisać zasady jako zestaw zasad Defeature, .slddrs.
- W oknie dialogowym Edytor zasad Defeature kliknąć OK, aby powrócić do menedżera właściwości PropertyManager.
W obszarze Zastosuj zasady Defeature do złożenia, status zasad to Oczekujące.
- Kliknij Zastosuj.
Po zastosowaniu przez SOLIDWORKS® zasad w modelu status zmieni się na Gotowe (prawidłowe x z y obiektów).
- Opcjonalnie: Kliknąć Zapisz dziennik, aby zapisać wyniki w pliku dziennika.
Po otwarciu pliku dziennika zostanie wyświetlona lista uproszczonych komponentów wraz ze statusem Defeature.
Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM
### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
