Wizualizacja właściwości gradientowych

Na karcie Wizualizacja złożenia można użyć widma, które stopniowo miesza kolory, aby pomóc w wizualizacji właściwości liczbowej, takiej jak Masa, która ma zmiany wartości w nieregularnych przyrostach.

1. Na karcie Wizualizacja złożenia kliknąć nagłówek kolumny, aby sortować komponenty wg tej właściwości.
2. Po lewej stronie panelu, kliknąć pionowy pasek, aby włączyć widmo kolorów.


   Pionowy pasek wyświetla widmo kolorów, od czerwonego do niebieskiego. W obszarze graficznym, każdy komponent zmienia się na kolor przylegający do niego w panelu Wizualizacja złożenia. Kolory te odzwierciedlają względne wartości danej właściwości dla każdego z komponentów.

   Suwaki kolorów można przesuwać, aby zmodyfikować rozkład kolorów.

   Jeżeli istnieje wiele właściwości w hierarchii sortowania, kolory odpowiadają właściwości sortowania położonej najbardziej na lewo.

   Suwaki kolorów nie są dostępne dla wartości właściwości, które mają wybraną wartość Połącz kolor z wartością właściwości. Opcję tę można usunąć w oknie dialogowym Niestandardowa kolumna.

   Aby uzyskać dostęp do okna dialogowego, należy kliknąć strzałkę po prawej stronie nagłówków kolumn i kliknąć Więcej.

3. Aby dodać kolejny kolor do widma, należy:
   1. Kliknąć w pustym obszarze na lewo od pionowego paska.


   2. W oknie dialogowym Kolor wybrać inny kolor i kliknąć OK.

   Kolejny suwak zostanie dodany do widma. Kolory części w obszarze graficznym ulegną zmianie.

   Można przenieść suwaki koloru w górę i w dół, aby modyfikować dystrybucję koloru w widmie. Można kliknąć suwak koloru prawym przyciskiem myszy i zmienić jego kolor lub usunąć go. Aby powrócić do oryginalnych dwóch suwaków, należy kliknąć prawym przyciskiem myszy dowolny suwak i kliknąć Zresetuj wszystko.
4. Pod nagłówkami kolumn przeciągnąć poziomy pasek w dół i umieścić go poniżej komponentów, które chcemy ukryć.

   Można również kliknąć komponent prawym przyciskiem myszy i kliknąć Zwiń komponent lub Rozwiń komponent , aby ukryć komponenty.

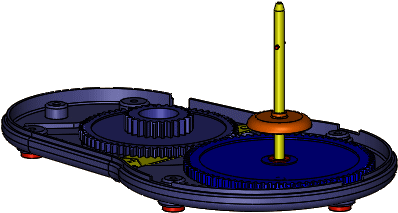

   W obszarze graficznym, komponenty powyżej paska są ukryte.



5. Na dole listy przeciągnąć pasek poziomy w górę i ustawić go nad komponentami, które mają zostać ukryte.

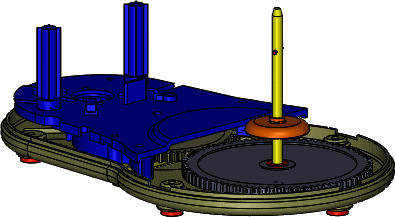

   W obszarze graficznym, komponenty poniżej paska są ukryte. Widmo dostosowuje się do widocznych komponentów, pokazując ich wartości względne.



   Aby przywrócić pasek do jego oryginalnej pozycji, należy kliknąć prawym przyciskiem myszy i kliknąć Przewiń do góry lub Przewiń do końca.
6. Zapisać złożenie, aby zapisać ustawienia Wizualizacji złożenia.
