Dzielenie części (2025 SP3)

Dodatkowe opcje umożliwiają dostosowanie funkcji dzielenia części przy wyborze fasetek w dużych częściach.

Dzielenie jest niezbędne, ponieważ nie można przypisać wyglądów do ścian (ani do niczego innego w hierarchii niższej niż poziom części). Jeżeli chcemy przypisać wiele wyglądów do jednej części, konieczne jest wykonanie podziału.

Podczas korzystania z dzielenia części można:
  • Łatwiej dostrzegać geometrię. SOLIDWORKS Visualize renderuje wszystkie części sceny w postaci przedstawienia krawędziowego na ciemnym tle, aby lepiej zrozumieć strukturę siatki.
  • Określić części do podziału. Oprogramowanie pokazuje podgląd podzielonej siatki w niebieskim przedstawieniu krawędziowym oraz część do podziału w czerwonym przedstawieniu krawędziowym. Każda część, która nie znajduje się w widoku podziału części, jest wyświetlana jako spłowiałe przedstawienie krawędziowe.
  • Użyć określonych narzędzi, aby uzyskać większą kontrolę nad wyborem ściany. Można określić Fasetkę lub Tryb pędzla, aby wybrać ściany.
Aby podzielić części:
  1. Wykonać jedną z następujących czynności:
    • Kliknąć Narzędzia > Podziel część.
    • W okienku ekranu lub na palecie kliknąć prawym przyciskiem myszy część, a następnie kliknąć Edytuj > Podziel część.
    • Nacisnąć CTRL + ALT + P.
  2. W oknie dialogowym określić Tryb wyboru:
    Opcja Opis
    Fasetka Pozwala na kliknięcie fasetek części do podziału. Dostosować Tolerancję kąta fasety, aby określić tolerancję części.

    Można również użyć wyboru pola w trybie Fasetka.
    Pędzel Pozwala na kliknięcie i przeciągnięcie w celu wybrania wielu fasetek części do podziału. Dostosować Promień pędzla, aby precyzyjnie dopasować obszar zaznaczenia.
    Pokaż tylko aktywną część Wyświetla tylko podzieloną siatkę i część poddawaną podziałowi zamiast całej części. Pozostała geometria jest ukryta lub renderowana w szarym przedstawieniu krawędziowym.
  3. W okienku ekranu kliknąć ścianę lub przeciągnąć obszar wyboru, aby zobaczyć podgląd podzielonej części.

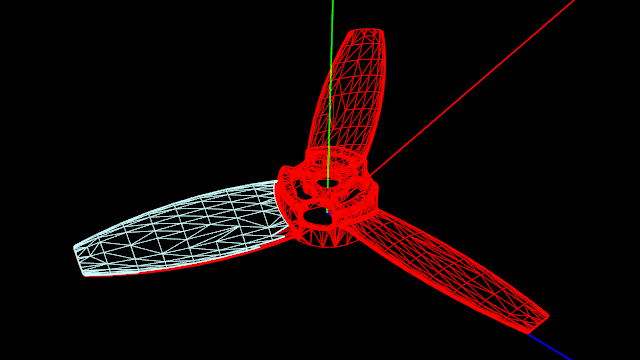

    Podzielona siatka zmieni się na niebieskie przedstawienie krawędziowe, a część poddawana podziałowi zmieni się na czerwone przedstawienie krawędziowe.

  4. Opcjonalnie: Nacisnąć klawisz SHIFT, aby usunąć części z zaznaczenia siatki lub klawisz CTRL, aby dodać części do zaznaczenia siatki.
  5. Kliknąć opcję Wykonaj podział.
