Trabalhar com dimensões
Existem várias ferramentas de dimensão para exibir medidas de entidade e relações entre entidades.
Elementos de uma dimensão
As cotas normalmente consistem em:
- Uma linha ou arco de dimensão
- Linhas de extensão estendendo-se até a entidade medida
- Texto da cota
Dimensões de ordenada, linhas de chamada e tolerâncias geométricas consistem em:
- Texto da cota
- Linha de chamada
As cotas se baseiam em EstilosCota. Os EstilosCota são um conjunto nomeado de valores predeterminados que adotam os requisitos de indústrias ou aplicativos específicos.
Dimensões associativas
Por padrão, as cotas estão associadas a entidades. Se você modificar a geometria de uma entidade, as dimensões ajustam automaticamente seus valores de localização, orientação e medidas para refletir as alterações.
A propriedade Associativa na paleta Propriedades mostra se uma dimensão é associativa ou não associativa.
Conforme o projeto evolui, as mudanças podem quebrar a associatividade entre Dimensões e suas entidades relacionadas. A qualquer momento, você pode restabelecer a relação das Dimensões com as entidades usando o comando DimensõesRelacionadas.
Use o Annotation Monitor para identificar dimensões que perderam sua associatividade com entidades relacionadas.
Para controlar a associatividade de dimensões com entidades relacionadas:
- Siga um destes procedimentos:
-
Clique em Ferramentas > Opções (ou digite Opções).
Clique em Menu do aplicativo > Preferências (ou digite Opções).
Na caixa de diálogo Opções, clique em Configurações do desenho
.
- Digite ConfiguraçõesDesenho.
- Expanda Comportamento e selecione ou desmarque Ativar cotas relativas.
O Annotation Monitor
O Annotation Monitor rastreia dimensões e anotações que perdem a associatividade com suas entidades relacionadas e as marca com um ícone
.
Clicar no ícone exibe um menu com as opções disponíveis para a dimensão não associada.
Opção
|
Descrição |
| Reassociar |
Permite reassociar a anotação ou dimensão com as entidades correspondentes. Especifique o ponto com o qual a dimensão deve se relacionar. |
| Excluir |
Exclui a anotação ou dimensão. |

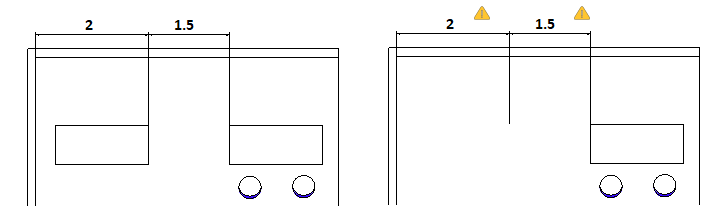

Exemplo:
No exemplo a seguir, uma entidade dimensionada é excluída. O Annotation Monitor exibe um alerta.
Para ativar o Annotation Monitor:
- Na barra de status, clique em AMonitor.
