Ajustar o espaço entre cotas
Use o comando EspaçoDimensão para ajustar o espaço entre dimensões angulares paralelas lineares ou concêntricas que se sobrepõem ou não são igualmente espaçadas. Você pode espaçar dimensões lineares e angulares paralelas automaticamente ou a uma distância especificada.
O comando aplica espaçamento igual entre as dimensões especificadas.
Você pode alinhar uma série de linhas de dimensões lineares ou angulares usando um valor de espaçamento de 0.
Para ajustar o espaçamento entre as dimensões:
- Siga um destes procedimentos:
- Na faixa de opções, clique em Anotar > Dimensões > Ajustar espaço.
- No menu, clique em Dimensão > Ajustar espaço.
- Digite DimensãoEspaço.
- Na área de gráficos, especifique a dimensão a ser usada como base.
- Especifique as dimensões a espaçar e pressione Enter.
- Siga um destes procedimentos:
- Especifique a opção Automático e pressione Enter.
As dimensões especificadas são igualmente espaçadas com base na altura do texto especificada no estilo de dimensão da dimensão base selecionada. A distância é o dobro da altura do texto da dimensão.
- Digite um valor de espaçamento e pressione Enter.
As dimensões especificadas são igualmente espaçadas na distância especificada.

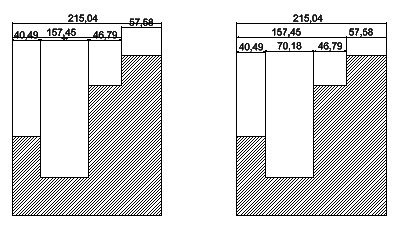

Exemplo:
Comando: DimensãoEspaço
Faixa de opções: Anotar > Dimensões > Ajustar espaço
Menu: Dimensão > Ajustar espaço
