Caixa de diálogo Exibir Tabela de Estado

Em montagens com vários estados de exibição, você pode usar a Tabela do estado de exibição para controlar os estados de exibição.

Para acessar as tabelas de estado de exibição, no ConfigurationManager , em Estado de exibição > Tabelas , clique Tabela do estado de exibição. Para abrir a tabela, clique com o botão direito do mouse em Exibir tabela de estado e clique em Exibir tabela.

Colunas

Nome Descrição
Nome do componente Exibe a lista de componentes e submontagens para as quais você pode especificar as configurações de Estado de exibição. Você pode especificar as configurações de Estado de exibição da montagem de nível superior e selecionar o Estado de exibição do componente ou submontagem a ser usado no Estado de exibição da montagem de nível superior.
Estados de exibição de nível superior Lista os Estados de exibição abaixo que a montagem de nível superior contém.
Estado de exibição - n Lista os Estados de exibição na montagem de nível superior. Marque e desmarque as caixas de seleção para ocultar ou exibir componentes ou submontagens para cada Estado de exibição de montagem de nível superior.

Para renomear um Estado de exibição, clique com o botão direito do mouse em uma célula do cabeçalho do Estado de exibição e clique em Renomear Estado de exibição.

Para ativar um Estado de exibição de nível superior diferente, siga um destes procedimentos:
  • Clique duas vezes em uma célula do cabeçalho do estado de exibição
  • Clique com o botão direito do mouse em uma célula do cabeçalho do Estado de exibição e clique em Alternar para o Estado de exibição.

Criar novo estado de exibição Adiciona um novo Estado de exibição de montagem de nível superior à tabela. Clique duas vezes em Criar um novo Estado de exibição, digite o nome do Estado de exibição e clique em OK. O software adiciona automaticamente outra coluna em branco Criar uma nova coluna de Estado de exibição para criar Estados de exibição adicionais.

Controles

  Nome Descrição
Ocultar/exibir Estado de exibição referenciado Oculta ou mostra a linha Estado de exibição referenciada para cada componente em todos os Estados de exibição da montagem de nível superior.

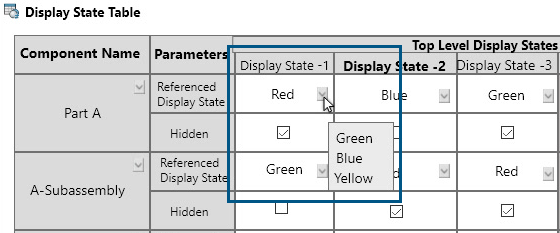

Para alternar o Estado de exibição referenciadono nível do componente, na coluna de Estado de exibição no nível superior, para a linha do componente, na célula Estado de exibição referenciado, clique em e selecione o Estado de exibição no nível do componente a ser usado.
  OK Salva todas as atualizações e fecha a tabela.
  Aplicar Aplica todas as atualizações e mantém a tabela aberta para alterações adicionais.
  Cancelar Cancela todas as atualizações e fecha a tabela.
  Ajuda Abre a ajuda.
