PropertyManager de Carimbo

Para abrir este PropertyManager:

1. Em uma peça de chapa metálica, clique em Carimbo (barra de ferramentas Chapa metálica) ou em Inserir > Chapa metálica > Carimbo.

Parâmetros de carimbo

	Profundidade	Especifica a profundidade do carimbo na parte superior ou inferior da face da chapa metálica.
	Inverter direção.	Inverte a direção do carimbo.
	Ângulo de inclinação	Especifica o ângulo cônico a ser aplicado nas faces laterais do carimbo.

Filete

Se você especificar um raio no esboço antes de criar um carimbo, o raio do esboço será priorizado ao criar o carimbo.

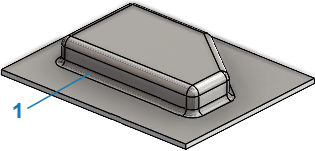

1		Raio da estampa (R1)	Especifica o raio criado pela estampa.

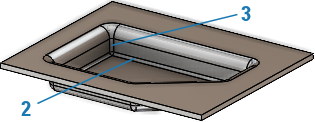

2		Raio da punção (R2)	Especifica o raio criado pela punção.
3		Raio do canto lateral da punção	Adiciona um raio de punção do canto. Especifique o Raio criado pela punção do canto.
