Atualização de modelos para compatibilidade com 3DEXPERIENCE

Você pode atualizando os modelos para compatibilidade com a 3DEXPERIENCE Platform. Para modelos que fazem referência a outros componentes, você pode optar por incluir essas referências na atualização.

Para atualizar os modelos, clique com o botão direito no item superior na árvore de projeto do FeatureManager e clique em Atualizar para compatibilidade com 3DEXPERIENCE.

Não é possível desfazer a atualização.

Para obter informações adicionais sobre como preparar arquivos para a 3DEXPERIENCE Platform, consulte Avaliar arquivos com a ferramenta Assistente de preparação de arquivos.

Atualizar para compatibilidade com 3DEXPERIENCE está disponível quando os documentos não são compatíveis e quando a opção de sistema Atualizar arquivos do SOLIDWORKS para compatibilidade com a 3DEXPERIENCE Platform está desmarcada.

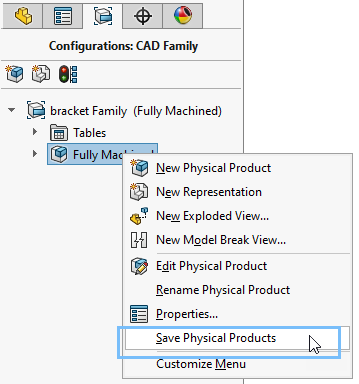

Ao atualizar um arquivo para compatibilidade com o 3DEXPERIENCE, o comando Salvar produtos físicos no menu de atalho permite salvar diretamente produtos físicos.

Para limpar a opção Atualizar arquivos do SOLIDWORKS para compatibilidade com a 3DEXPERIENCE Platform, clique em Ferramentas > Opções > Integração com o 3DEXPERIENCE.

As seguintes alterações ocorrem quando você atualiza o modelo:
  • As propriedades e configurações personalizadas se alinham com a 3DEXPERIENCE Platform.
  • Na guia ConfigurationManager: Família CAD , montagens e peças são exibidas como objetos da família CAD. Configurações são exibidas como produtos físicos e representações .
  • As guias Propriedades de configuração e Resumo de propriedades na caixa de diálogo Propriedades gerenciam propriedades personalizadas e específicas da configuração.
  • Para modelos do SOLIDWORKS que têm vários estados de exibição, o estado de exibição ativo é atribuído ao produto físico. Quando você insere um componente em uma montagem, o componente usa o estado de exibição atribuído ao produto físico.
  • Referências do 3D Interconnect para montagens são dissolvidas e os arquivos de montagem e de peça correspondentes do SOLIDWORKS são criados para cada referência de componente. Os arquivos de peça do SOLIDWORKS contêm o link do recurso 3D Interconnect para o arquivo de peça CAD neutro.

Após a atualização, a opção Atualizar para compatibilidade com 3DEXPERIENCE não estará mais disponível para o modelo.

Configurações atribuídas como produtos físicos ou representações

Quando você atualiza um modelo que tem várias configurações com o mesmo número de peça, o SOLIDWORKS atualiza apenas uma das configurações para um produto físico. As outras configurações se tornam representações.

O SOLIDWORKS determina qual configuração é o produto físico com base no nome da configuração e na opção selecionada para o número de peça exibido quando usado em uma lista de materiais no PropertyManager de Propriedades de configuração.
  • O SOLIDWORKS seleciona a configuração a ser usada para o produto físico de acordo com os seguintes critérios:
    • Quando há uma configuração padrão, a configuração padrão se torna o produto físico.
    • Quando uma configuração usa o nome da configuração para o código de peça, a configuração se torna o produto físico.
    • Quando as configurações têm o mesmo número de peça, o SOLIDWORKS seleciona uma configuração com base no número de peça exibido quando usado em uma lista de materiais no PropertyManager de Propriedades de configurações. A ordem de seleção é:
      1. Nome da configuração
      2. Nome especificado pelo usuário
      3. Nome do documento
    • Se uma configuração não corresponder aos critérios acima, a primeira configuração criada na guia ConfigurationManager se tornará o produto físico.
