Você pode usar um conjunto de regras de defeature para simplificar seu modelo.
Para criar um conjunto de regras de defeature:
- Abra um modelo e clique em Defeature
(barra de ferramentas Ferramentas) ou em .
- No PropertyManager, selecione Silhueta
.
- Clique em Avançar
.
- Em Aplicar regras de defeature à montagem, clique em Editar regras.

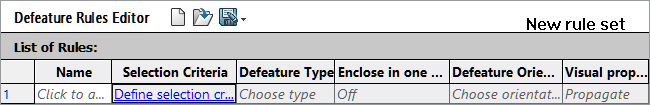

- Na caixa de diálogo Editor de regras de defeature, em Nome, digite um nome.
- Em Critérios de seleção, clique em Definir critérios de seleção.

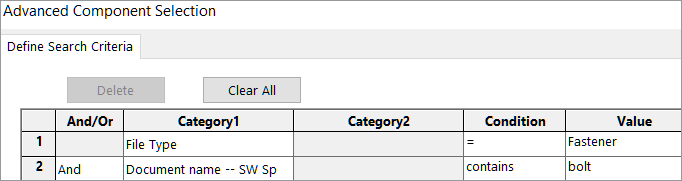

- Na caixa de diálogo Seleção avançada de componentes, selecione os critérios de pesquisa.
Por exemplo, procure componentes de fixação em que o nome do arquivo contém parafuso.
-

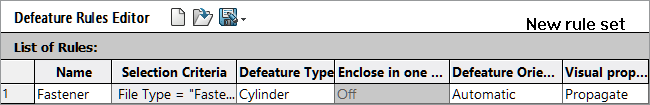

Na caixa de diálogo Editor de regras de defeature, especifique o Tipo de Defeature e a Orientação de Defeature.
Para cada regra, é preciso preencher os campos Nome, Critérios de seleção, Tipo de Defeature e Orientação de Defeature.
- Opcional: Clique em Salvar
para salvar as regras como um conjunto de regras de defeature, .slddrs.
- Na caixa de diálogo Editor de regras de defeature, clique em OK para retornar ao PropertyManager.
Em Aplicar regras de defeature à montagem, o status da regra é Pendente.
- Clique em Aplicar.
Depois que o SOLIDWORKS® aplica a regra ao modelo, o status muda para Concluído (x de y corpos OK).
- Opcional: Clique em Salvar log para salvar os resultados em um arquivo de log.
Ao abrir o arquivo de log, você verá uma lista dos componentes de defeature e o status "defeatured".
Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM
### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
