При создании файла Excel «От-К» вручную необходимо помнить следующее:
- файл должен содержать обязательный список полей от-к.
- Данные должны начинаться в столбце A, но не обязательно в первой строке.
-
Имя провода должно располагаться в первом поле в столбце А. Порядок остальных полей неважен за следующим исключением:
- Два поля Обозначение детали могут иметь одно и то же имя в таблице Excel. В этом случае они должны отображаться после полей Из справочного и В справочное, соответственно.
- Поля Из контакта и К контакту могут иметь одно и то же имя в таблице Excel. В этом случае они должны отображаться после полей Из справочного и В справочное, соответственно.
- При импорте файла Excel для полей файла можно использовать различные имена заголовков и снабжать имена перекрестными ссылками на поля определений заголовков.
- В случае импорта только данных соединения (без данных компонента) можно пропустить поля Обозначение детали.
- В случае импорта только данных компонента (без данных соединения) можно пропустить одно справочное поле (Из справочного или В справочное) и одно поле Обозначение детали.
Пример

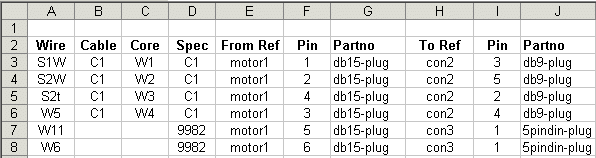

Здесь приведен пример файла Excel для кабельной сборки, содержащей два провода (с именами W11 и W6) и один кабель C1 с четырьмя жилами S1W, S2W, S2t и W5. Кабель и два провода начинаются из одного соединителя (motor1 (двигатель1), обозначение детали db15-plug). Четыре жилы кабеля подсоединяются ко второму соединителю (con2, обозначение детали db9-plug). Два отдельных провода подсоединяются к третьему соединителю (con3, обозначение детали 5pindin-plug).
