Создание маршрута для соединителей с помощью лотка для кабелей

Создание маршрутов для соединителей с помощью лотка для кабелей:

  1. Нажмите Создать > Сборка и выберите Сохранить .
  2. Чтобы создать маршрут, вставьте следующие компоненты в главную сборку, выбрав Вставить компонент (панель инструментов "Сборка") или перетащив их из Библиотеки проектирования, Проводника файлов, открытого окна детали, 3DEXPERIENCE Platform или Проводника Windows.

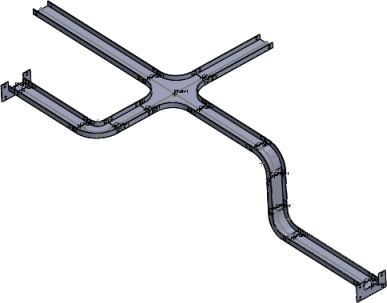

    1. Подсоедините соединительные части лотка, чтобы собрать лоток для кабелей.
    2. Электрические соединители должны располагаться у отверстий лотка для кабелей.
  3. Укажите параметры в поле PropertyManager Параметров маршрута и нажмите на .
    Новый узел маршрутной сборки отображается в дереве конструирования FeatureManager как [Лоток для кабелей <n>-<имя_сборки>].
    Если изменить порядок выполнения действий на шаге 2 выше, то имя нового узла маршрутной сборки будет выглядеть следующим образом: [Проводка <n>-<имя_сборки>].

  4. Создайте эскиз, определяющий путь между компонентами с каждой стороны и точку соединенияЛотка для кабелей, используя любую комбинацию следующих методов:
    • Используйте Автомаршрут для создания сплайнов.
    • Линии эскиза , сплайны и скругления создаются с помощью инструментов трехмерного эскиза.

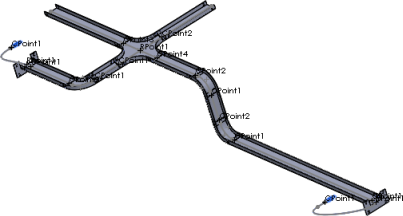

    Электрические маршруты генерируются из конечной точки соединителя и точки соединения лотка для кабелей.
    Чтобы отображались точки соединения, выберите Показать точки маршрута (панель инструментов "Вид") или Вид > Точки маршрута .
  5. Перетащите дополнительные соединители и оборудование маршрута в узел маршрутной сборки.
    Каждый раз, когда соединитель добавляется к маршруту, к эскизу добавляется короткий штырек из точки соединения соединителя.
  6. Если необходимо назначить электрические атрибуты сегментам маршрута:
    1. Выберите Инструменты > Маршрут > Электрические > Редактирование проводов .
    2. Укажите провода и кабели, которые следует использовать.
    3. Чтобы задать путь маршрута, выполните одно из перечисленных действий.
      • Выберите сегменты маршрута между соединителями с обеих сторон Лотка для кабелей.
      • В Списке проводов От-К нажмите Выбрать путь.
      Путь маршрута между соединителями определяется автоматически.
    4. Нажмите .
  7. Выйдите из эскиза.
    С помощью этой процедуры также можно создавать маршруты для соединителей с Каналами HVAC.
