Для создания пользовательских отверстий можно воспользоваться функцией "Отверстие под крепеж".
Создание и удаление элементов отверстий под крепеж
Чтобы создать отверстия под крепеж, создайте деталь и выберите поверхность, нажмите кнопку Отверстие под крепеж
(панель инструментов "Элементы") или выберите , задайте параметры PropertyManager и нажмите
.
Элементы отверстия под крепеж содержат два эскиза. Первый эскиз является эскизом положения отверстия, а второй — эскизом профиля отверстия.
Начиная с версии SOLIDWORKS 2024 SP4.1: При удалении элемента отверстия под крепеж, созданного с помощью параметра
Существующий 2D-эскиз на вкладке
Положения в разделе
Положения отверстий, можно сохранить эскиз положения отверстия.
Невозможно сохранить эскизы положения отверстия, если удалить элементы отверстия под крепеж, созданные с помощью нажатия на грани вместо существующих 2D-эскизов.

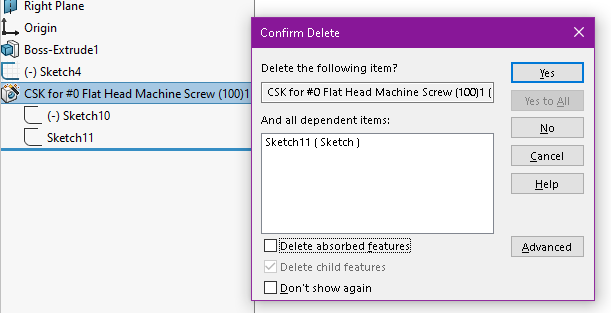

В диалоговом окне
Подтвердить удаление снимите флажок
Удалить абсорбированные объекты, чтобы удалить только эскиз профиля отверстия и сохранить эскиз положения отверстия.

Чтобы удалить эскиз положения отверстия, выберите Удалить абсорбированные элементы.
Отверстие под крепеж - это интерфейс пользователя, включающий следующие возможности:
Динамическое обновление
Тип отверстия определяет возможности, доступные параметры и предварительные графические изображения. После выбора типа отверстия определяется подходящий крепеж. Скорость динамического обновления соответствующих параметров. Используйте PropertyManager, чтобы задать параметры типа отверстия и расположить отверстия. Кроме динамического графического предварительного просмотра на основе граничного условия и глубины, графические изображения в PropertyManager показывают специфические детали по мере добавления их к выбранному типу отверстия.
Возможности
Можно создать следующие типы отверстий под крепеж:
- Цековка
-
Зенковка
-
Отверстие
-
Метчик
-
Трубная резьба
-
Предыдущая версия
- Прорези
При использовании Отверстия под крепеж для создания отверстия тип и размер последнего отображаются в дереве конструирования FeatureManager.
Выбор граней
Можно выбрать грань перед (предварительный отбор) или после (последующий отбор) нажатия кнопки
Отверстие под крепеж

на панели инструментов "Элементы".
- Если предварительно выбрана плоская грань, результирующий эскиз является двухмерным.
-
Если последовательно выбрана плоская грань, результирующий эскиз является двухмерным, если сперва не была нажата кнопка Трехмерный эскиз.
-
Если заранее или последовательно выбрана неплоская грань, результирующий эскиз будет трехмерным.
В отличие от двухмерного эскиза нельзя сохранить взаимосвязь трехмерного эскиза с линией. Однако можно сохранить взаимосвязь трехмерного эскиза с гранью.
Выбор эскиза
В PropertyManager на вкладке Положения в разделе Положения отверстий можно нажать Существующий 2D-эскиз и выбрать существующий 2D-эскиз для размещения и автоматического создания отверстий во всех конечных точках, вершинах и точках геометрии эскиза. Можно выбрать такие объекты эскиза, как линии, прямоугольники, прорези и сплайны.
В разделе
Параметры эскиза указана геометрия, используемая для автоматического создания экземпляров.
- Выберите Создать экземпляры в геометрии эскиза, чтобы использовать геометрию эскиза для размещения отверстий.
- Выберите Создать экземпляры во вспомогательной геометрии, чтобы использовать вспомогательную геометрию для размещения отверстий.

Программное обеспечение сохраняет настройки параметров эскиза для новых отверстий, новых деталей или новых сеансов SOLIDWORKS. По умолчанию эти настройки параметров эскиза не установлены.
Имя часто используемого объекта
Пользователь может создавать, сохранять, обновлять и удалять любые типы отверстий (за исключением предыдущих версий) в зависимости от собственных предпочтений. Это позволяет применить любой сохраненный тип отверстия в документе SOLIDWORKS.
