Создание видов с разнесенными частями (сборки)

Виды с разнесенными частями создаются путем выбора и перетаскивания деталей в графическую область, создавая при этом один или несколько шагов разнесения.

Чтобы создать вид с разнесенными частями:

  1. Выполните одно из следующих действий:
    • Нажмите кнопку Вид с разнесенными частями .
    • Выберите Вставка > Вид с разнесенными частями.
    • На вкладке ConfigurationManager: Семейство CAD или на вкладке ConfigurationManager нажмите правой кнопкой мыши на имя конфигурации и выберите команду Новый вид с разнесенными частями.
  2. Выберите один или несколько компонентов для включения в первый шаг разнесения.

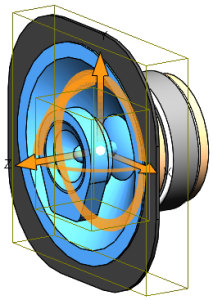

    В PropertyManager компоненты отображаются в разделе Компоненты шага разнесения . Маркеры поворота и преобразования отображаются в графической области.

    Чтобы переместить или выровнять маркеры:

    • Перетащите центральную сферу.
    • Удерживая кнопку Alt нажатой, перетащите центральную сферу или рычаг и разместите на кромке или грани, чтобы выровнять маркер по кромке или грани.
    • Удерживая клавишу Alt нажатой, перетащите центральную сферу или окружность и разместите на изогнутой кромки или грани, чтобы выровнять рычаг поворота по изогнутой кромке или грани.
    • Нажмите правой кнопкой мыши на шарик в центре и выберите параметры Выровнять по, Выровнять по исходной точке компонента или Выровнять по исходной точке сборки.
    • В PropertyManager выберите Вращать вокруг исходной точки каждого компонента.
  3. Перетащите маркер преобразования или поворота, чтобы переместить выбранные компоненты.
  4. Измените параметры разнесения:
    Опция Описание
    Реверс направления Изменяет направление преобразования на противоположное.
    Расстояние разнесения Задает расстояние преобразования.
    Реверс направления Изменяет направление поворота на противоположное.
    Угол вращения Указывает угол поворота.
  5. Нажмите Готово.
    Шаг разнесения отобразится в разделе Шаги разнесения.
  6. Создайте требуемое количество шагов разнесения, затем нажмите .

    Элемент Вид с разнесенными частями отображается на вкладке ConfigurationManager: Семейство CAD и на вкладке ConfigurationManager в конфигурации, в которой был создан вид с разнесенными частями. Шаги разнесения отображаются в виде с разнесенными частями. Каждая конфигурация может содержать несколько видов с разнесенными частями.
