Можно создать шаги видов с разнесенными частями, которые осуществляют поворот компонента с линейным преобразованием или без него.
Чтобы создать вид с разнесенными частями в сборке, выберите .
Выполните следующие операции, чтобы включить поворот в шаг вида с разнесенными частями.
- В открытом окне PropertyManager выберите компоненты, которые следует повернуть в этапе с разнесенными частями.

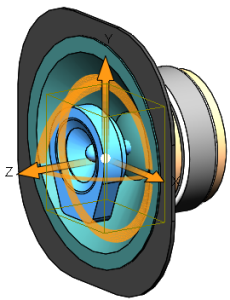

Появятся маркеры поворота и преобразования.

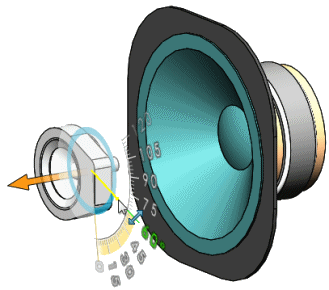

- Выберите маркер направления вращения и поверните его.
Можно включить поворот и преобразование в один шаг разнесения. В окне PropertyManager можно редактировать значения расстояния преобразования и угла поворота шага разнесения.
- Нажмите Готово.
