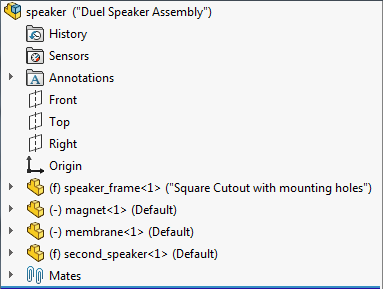

Можно отобразить описания конфигураций компонентов в дереве конструирования FeatureManager в документах деталей, сборок и чертежей, а также в ConfigurationManager (Менеджере конфигурации) деталей и сборок.
По умолчанию описания конфигураций компонентов совпадают с именами конфигураций компонентов и не отображаются. Необходимо указать новые описания конфигураций компонентов, чтобы они появились в дереве конструирования FeatureManager. Описание конфигурации компонента изменяется в файле детали.
Чтобы отобразить описания конфигураций компонентов:
-
Вверху дерева конструирования FeatureManager нажмите правой кнопкой мыши на имя детали, сборки или чертежа и выберите .
Можно задать параметры отображения для имен и описаний компонентов на уровне документа или на уровне системы. При применении настроек на уровне системы невозможно изменить настройки на уровне документа.
Для указания параметров на уровне системы нажмите и выберите Переопределить отображение дерева на уровне документа. Нажмите Имя и описание компонента, чтобы открыть диалоговое окно.
При выборе параметра Переопределить отображение дерева на уровне документа отключаются параметры в диалоговом окне Имя и описание компонента на уровне документа.
- В диалоговом окне выберите Описание конфигурации.
