Измерение углового вращения одной системы координат относительно другой

Инструмент Измерение можно использовать для измерения относительного углового вращения одной системы координат относительно другой.

1. Откройте модель с двумя или более системами координат.
2. Нажмите Измерить (панель инструментов "Инструменты") или выберите Инструменты > Оценка > Измерить.
3. В графической области выберите две системы координат.
   Программное обеспечение рассчитывает угол поворота на основе теории вращения Тейта-Брайана (метод XYZ).

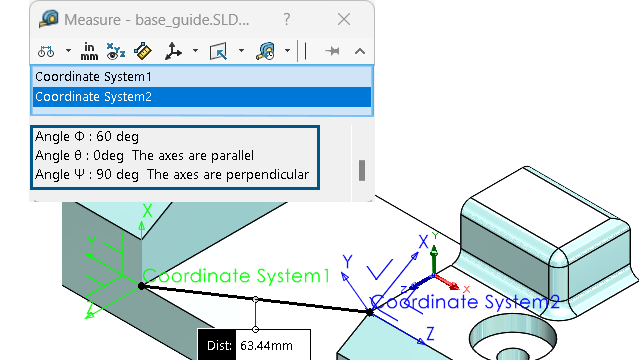

   Результаты отображаются в разделе выходных данных, как показано ниже.



   Ось	Имя вращения	Обозначение вращения
   X	Разворот в плоскости	Φ (фи)
   Y	Шаг	Θ (тета)
   Z	Крен	Ψ (фунт/кв. дюйм)

   Все углы отображаются с положительными значениями. Параллельные углы отображаются как ноль или 360 градусов, а перпендикулярные углы — как 90 или 270 градусов. Также появляется текст, обозначающий параллельные или перпендикулярные углы.
