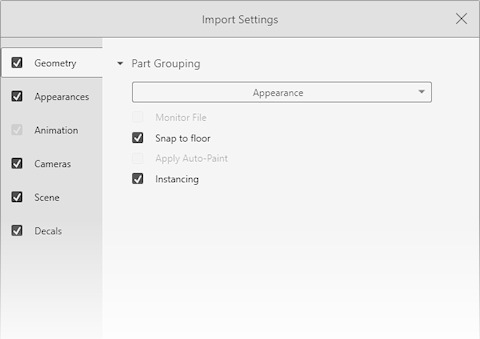

| Группирование деталей |
|
|
| |
Группирование деталей |
Осуществляет группирование геометрии в деталях на основе выбранных слоев, внешних видов и разделений в исходной модели. Позволяет импортировать файлы SOLIDWORKS .SLDPRT или .SLDASM. Параметры:
- Компонент/деталь/тело
- Создает вложенные группы SOLIDWORKS Visualize для компонентов сборки SOLIDWORKS, вплоть до деталей и тел SOLIDWORKS.
- Создает вложенные группы для компонентов узла сборки, зеркально отраженных компонентов, а также компонентов массива и папок SOLIDWORKS.
- Улучшает детали SOLIDWORKS Visualize на основе назначений внешнего вида в каждом теле SOLIDWORKS.
- Выполняет импорт сохраненных конфигураций SOLIDWORKS и анимаций, а также поддерживает функцию Мониторинг файла.
- Внешний вид
- Создает деталь SOLIDWORKS Visualize на основе каждого уникального внешнего вида SOLIDWORKS.
- Объединяет геометрию SOLIDWORKS с одинаковым внешним видом в одну деталь SOLIDWORKS Visualize.
- Выполняет импорт сохраненных конфигураций SOLIDWORKS.
- Не импортирует сохраненные анимации SOLIDWORKS и не поддерживает функцию Мониторинг файла.
Имена импортированных деталей основаны на их происхождении. В версиях, предшествовавших SOLIDWORKS Visualize 2023, имя было основано на импортированном внешнем виде.
|
| |
Мониторинг файла |
Автоматическое обновление моделей после обновления исходного файла и его сохранения в программе для работы с 3D. Приложение уведомит пользователя о внешнем обновлении модели, и это изменение можно принять или игнорировать. |
| |
Прикрепить к полу |
Автоматическое прикрепление к полу сцены Visualize самой нижней точки модели. |
| |
Применить автопокраску |
Автоматическая покраска (то есть назначение внешнего вида программой) на основе шаблона именования детали или модели. |
| |
Создание экземпляров |
(Для моделей деталей и сборок SOLIDWORKS, содержащих много копий одного объекта, например дубликатов тел или компонентов.) Использует единое определение геометрии для всех копий (экземпляров) объекта, а не полных копий определения геометрии для каждой копии одного и того же объекта. Экземпляры занимают меньше памяти графического процессора, повышают производительность отрисовки и могут уменьшить размер файла. При изменении исходной геометрии изменения автоматически распространяются на каждый экземпляр.
В экземплярах используются настройки затенения и материала исходного объекта. Можно выбрать экземпляр, изменить его положение, масштаб и повернуть. Внешние виды из библиотеки можно назначить определенным экземплярам.
|
| Уточнение сетки |
|
(Доступно только для импортированной геометрии (файлов, отличных от SOLIDWORKS), которая поддерживает тесселяцию или уточнение сетки.) См. Другие форматы файлов. Если при первоначальном импорте модели выбрать значение По умолчанию, использовать простую или расширенную функцию повторной тесселяции будет невозможно. Если при первоначальном импорте выбран параметр Простая или Расширенная, использовать функцию По умолчанию для повторной тесселяции будет невозможно.
|
| |
По умолчанию; |
Обеспечивает самую высокую скорость импорта при сохранении всех свойств материала, включая текстуры. В этом режиме используются либо существующие мозаичные данные, либо настройки по умолчанию. |
| |
Простой |
Поддерживает базовое уточнение сетки с ограниченными свойствами материала (только цвет). Можно настроить уточнение сетки с помощью одного ползунка, а затем повторно выполнить тесселяцию детали модели с помощью вкладки Модели в палитре, которая предоставляет те же элементы управления уточнением сетки. |
| |
Расширенные |
Обеспечивает большую гибкость для настройки параметров уточнения сетки, хотя свойства материала ограничены только цветом. Как и в Простом режиме, этот режим позволяет повторно выстелить детали модели мозаикой после импорта с помощью вкладки Модели в Палитре.Можно указать следующее:
- Отклонение расстояния. Указывает, насколько тесселяция близка к кривой модели.
- Угловое отклонение. Определяет максимальный угол между двумя гранями перед добавлением дополнительных треугольников, чтобы максимально приблизиться к кривой модели.
- Размер элемента. Указывает, следует ли использовать значения по умолчанию для размера элемента. При выборе этого параметра можно указать максимальную длину кромки треугольника. Параметр Малый указывает небольшие кромки и треугольники, что влияет на качество тесселяции.
|
| Параметры мозаичной структуры |
|
|
| |
Качество |
Определение точности результатов при преобразовании моделей в многоугольники. Чем выше качество, тем больше многоугольников используется для представления криволинейных поверхностей в модели и тем более сглажен результат. Более высокое качество мозаики может влиять на размер файла. |
| |
Дополнительные параметры |
Выполнение точной настройки мозаичности (преобразования в многоугольники) модели. Параметры:
- Допуск. Определение максимального расстояния между стороной многоугольника и поверхностью NURBS. Используйте низкое значение для создания мозаичности высокого качества.
Низкое значение допуска порождает большое количество многоугольников.
- Максимальная длина. Определение максимальной длины стороны многоугольника. Используйте меньшее значение для более плотной мозаичности плоских поверхностей.
- Максимальный угол. Определение максимального угла между нормальными плоскостями смежных многоугольников. Используйте меньшее значение, чтобы предотвратить исчезновение мелких изгибов.
|
| Настройки программы проектирования |
|
Выравнивание настроек (Вертикальная ось и Ось глубины) и Единицы CAD в соответствии с настройками модели в исходном ПО. В качестве единиц измерения в SOLIDWORKS Visualize используются метры.
|
