Инструменты поворотной платформы

Поворотную платформу можно использовать при работе с моделью для создания серии отрисовок, отражающих вращение модели вокруг ее центра или вокруг начальной точки мира.

Инструменты поворотной платформы доступны только в SOLIDWORKS Visualize Professional.

Добавление в модель поворотной платформы в режиме реального времени:

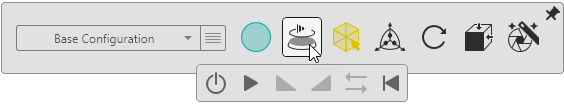

  1. Нажмите Поворотная платформа на главной модели инструментов.
    Включается поворотная платформа. Если выбрана модель, поворотная платформа добавляется в модель. Если модель не выбрана, поворотная платформа выбирается для всех моделей во всех наборах моделей.
  2. Управление поворотной платформой осуществляется с помощью следующих параметров.
    Отключить Удаление поворотной платформы (Ctrl+Shift+T).
    Воспроизведение/пауза Запуск или приостановка поворотной платформы.
    Медленнее Замедление поворотной платформы (Ctrl+,).
    Быстрее Ускорение поворотной платформы (Ctrl+,).
    Реверс вращения Изменение направления поворотной платформы на обратное (Ctrl+Alt+T).
    Сброс Возврат поворотной платформы и модели в исходное положение (Ctrl+Shift+R).
  3. Для отображения и скрытия поворотной платформы нажмите Ctrl+T.
