Использование манипулятора трансформаций

С помощью манипулятора трансформаций можно изменять различные ресурсы в проекте. Этот инструмент позволяет перемещать, масштабировать и вращать ресурсы, включая модели, отдельные детали, текстуры, надписи, источники света и камеры.

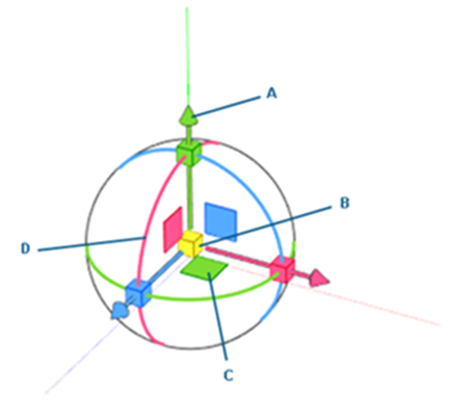

Используйте следующие маркеры в инструменте для управления моделью:

A Ось
B Куб
C Плоскость
D Кольцо
Маркеры на инструменте меняются в зависимости от выбранного ресурса. При перетаскивании маркера остальные элементы манипулятора остаются скрытыми до завершения изменения. Например, при масштабировании модели с кубом другие маркеры скрываются, позволяя сосредоточиться на масштабировании модели.

Чтобы использовать манипулятор трансформаций с моделью, выполните следующие действия.

  1. На панели инструментов выберите Инструмент выбора > Модель .
  2. В 3D-виде выберите целевую модель.
  3. На панели инструментов выберите Инструменты манипулирования объектами > Преобразование .
    Манипулятор трансформаций отобразится на модели.
  4. Перемещайте, поворачивайте и масштабируйте модель с помощью следующих действий:
    Действие Манипулятор трансформаций Описание
    Перемещение модели Выберите ось и перетащите модель вдоль оси.
    Если вы работаете с освещением и хотите одновременно переместить источник света и целевую модель, выполните следующие действия.
    1. Нажмите на желтый круг на источнике света, чтобы изменить положение манипулятора и желтого круга.
    2. Нажмите правой кнопкой мыши на стрелку оси на источнике света, чтобы одновременно переместить источник света и целевую модель.
    См. раздел Перемещение освещения.
      Используйте зеленую, красную или синюю плоскости для перемещения модели на этих плоскостях.
    Вращение модели Выберите кольцо вокруг оси и перетащите его для вращения модели вокруг этой оси.
    Масштабирование модели Выберите красный, зеленый или синий куб, чтобы масштабировать модель относительно этой оси. Используйте желтый куб в середине манипулятора для равномерного масштабирования модели.

    Дополнительные примеры перемещения, поворота, масштабирования и вращения модели см. в разделе Инструменты манипулирования объектами.

Для быстрого доступа к функциям манипулятора используйте следующие клавиши быстрого доступа:
Горячая клавиша Описание
g Перемещение выбранного объекта в плоскости камеры.
r Вращение выбранного объекта в плоскости камеры.
e Равномерное масштабирование выбранного объекта.
g/r/e перед x Перемещение, вращение или масштабирование, заблокированное на оси X
g/r/e, а затем y Перемещение, вращение или масштабирование, заблокированное на оси Y
g/r/e, а затем z Перемещение, вращение или масштабирование, заблокированное на оси Z
g/r/e, а затем Shift + x Перемещение, вращение или масштабирование, заблокированное на плоскости YZ
g/r/e, а затем Shift + y Перемещение, вращение или масштабирование, заблокированное на плоскости XZ
g/r/e, а затем Shift + z Перемещение, вращение или масштабирование, заблокированное на плоскости XY
