К размерам в чертежах можно добавить точную информацию о подгонке. Это улучшает процесс проектирования за счет автоматического извлечения значений подгонки отверстия и вала. Значения извлекаются из таблицы данных на основе выбранного номинального размера.
Путем включения данных о подгонке непосредственно в размеры можно обеспечить необходимую степень затяжки или ослабления сопряженных деталей, соблюдение отраслевых стандартов и повышение точности сборки. Добавление значений подгонки к размерам имеет следующие преимущества:
- Сокращает количество ручных расчетов и ошибок за счет автоматического извлечения значений подгонки отверстия и вала из таблицы данных.
- Позволяет указать точность подгонки.
- Обеспечивает соответствие отраслевым стандартам классов подгонки и представлений для точной производственной совместимости.
- Обеспечивает простой доступ к параметрам подгонки с помощью вкладки контекстной ленты Управление нанесением размеров и палитры свойств.

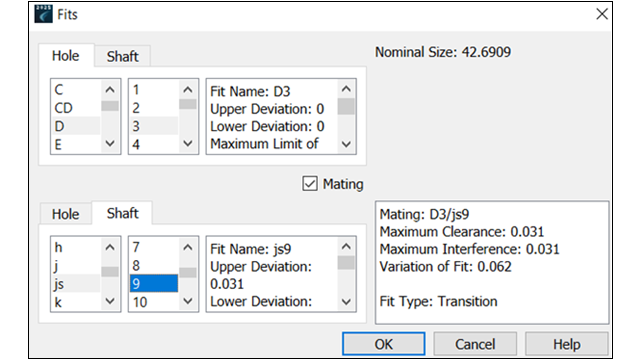

- Позволяет сравнить подгонку вала и отверстия, выбрать соответствующие обозначения и просмотреть значения в диалоговом окне Подгонка.
