Можно более эффективно находить и использовать электрические атрибуты в программе SOLIDWORKS Routing. Улучшенный доступ и панель поиска позволяют быстро фильтровать провода и кабели по значениям свойств.
Преимущества: Эти улучшения упрощают поиск электрических атрибутов, ускоряют работу с ними и повышают уровень их согласованности с остальными компонентами SOLIDWORKS Routing.
Усовершенствования электрических атрибутов:

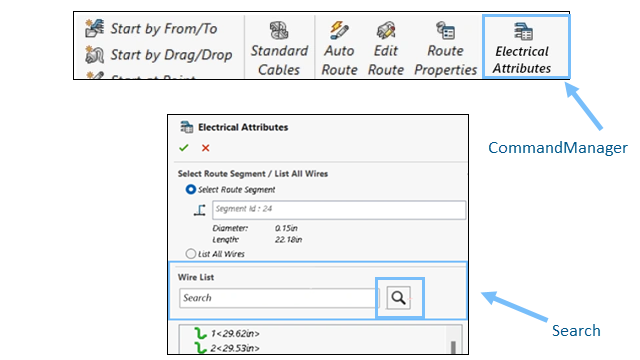

- Быстрый поиск в окне PropertyManager "Электрические атрибуты"
Список проводов можно отфильтровать, введя его в новую строку поиска. При вводе программа SOLIDWORKS Routing сужает список для поиска на основе значений свойств. Поиск поддерживает частичные совпадения и не чувствителен к регистру. Если поиск не дал результатов, появится соответствующее сообщение.
-
Удобный доступ из CommandManager и меню
Электрические атрибуты можно открыть непосредственно на вкладке "Маршрут" в CommandManager или в разделе . Вы также можете правой кнопкой мыши нажать на сегмент маршрута или элемент Маршрут1 в узле сборки, чтобы запустить.
- Подсказки
При наведении курсора на значок "Электрические атрибуты" появляется всплывающая подсказка с объяснением того, что вы просматриваете в разделе "Электрические атрибуты" выбранного сегмента маршрута. Эта информация помогает пользователям быстро понять инструмент.
- Повышение осведомленности о контексте
При работе в сборке верхнего уровня с несколькими узлами программа SOLIDWORKS Routing предлагает выбрать маршрутную сборку для просмотра электрических атрибутов. Чтобы получить доступ к инструменту, нажмите правой кнопкой мыши на элементе маршрута в узле сборки. Окно PropertyManager Электрические атрибуты доступно как из трехмерной среды, так и из развертывания маршрутов.
- Результаты интеллектуального поиска кабелей
Когда вы выполняете поиск и результат совпадает с жилой кабеля, программа SOLIDWORKS Routing отображает только соответствующий кабель и его совпадающие жилы, а не полный список жил.
