Поддержка сборок зажимов и деталей зажимов в мастере компонентов маршрута (2025 SP2)

Мастер компонентов маршрута поддерживает сборки зажимов и детали зажимов, позволяя определять и настраивать сборки как компоненты маршрута. Основные требования для обоих типов одинаковы, а действия по их созданию в Routing Library Manager выполняются одним и тем же процессом.

Преимущества: Данное обновление обеспечивает повышенную гибкость при проектировании и интеграции сложных зажимов в рабочие процессы маршрутизации.

Усовершенствования Routing Library Manager:
  • Сборки зажимов. Пользователи могут выбрать и настроить файл сборки (.SLDASM) в качестве маршрутного зажима.
  • Точки маршрута. Пользователи могут настроить точки маршрута для выравнивания проводов, кабелей или шлангов.
  • Безупречную интеграцию. Сборки зажимов работают с существующими потоками операций маршрутизации и сохраняются в библиотеке маршрутов.

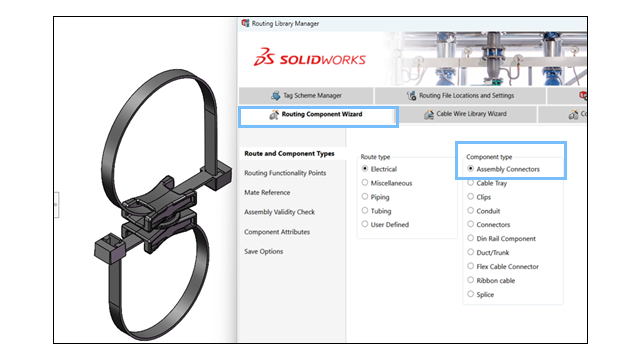

Выполните следующие действия, чтобы определить сборку зажима в Routing Library Manager.
  1. Выберите сборку зажима.
    1. Затем запустите Routing Library Manager и перейдите в мастер компонентов маршрута.
    2. Выберите Тип маршрута и Тип компонента, затем нажмите Далее.
  2. Добавьте точки маршрута (ARPoints) в сборку зажима, чтобы определить выравнивание провода, кабеля или шланга.
    Примечание. Точки соединения (CPoints) отключены. Для зажимов они не требуются.
  3. Добавьте геометрию маршрута.
    1. Определите Ось зажима, чтобы указать направление маршрута.
    2. Если для сборки зажима требуется размещение с поворотом, добавьте Ось вращения.
  4. Добавьте Ссылки на сопряжения, чтобы определить надлежащее выравнивание сборки зажима.
  5. Проверьте сборку зажима и убедитесь, что она соответствует требованиям к маршруту.
  6. Настройте таблицу параметров.
    1. Если сборка зажима имеет несколько конфигураций, откройте существующую таблицу параметров для внесения изменений.
    2. Если нет, создайте новую таблицу параметров.
    3. Проверьте стандартные и пользовательские записи в таблице при помощи встроенной таблицы Excel.
  7. Проверьте Атрибуты компонента. При необходимости измените атрибуты компонента.
  8. Сохраните сборку зажима.
    1. Сохраните сконфигурированную сборку зажима в библиотеке маршрутов.
    2. Укажите расположение папки библиотеки и имя файла.
    3. Сохраните компонент как файл .XML.
