La operación Matriz repite las operaciones seleccionadas en una matriz basándose en una operación a repetir. Puede crear una matriz lineal, una matriz circular, una matriz conducida por curva, un patrón de rayado o utilizar puntos de croquis o coordenadas de tablas para crear la matriz.
También puede crear matrices lineales o circulares de planos y ejes.
La operación Simetría copia las operaciones seleccionadas o todas las operaciones y crea una simetría de las mismas sobre las caras o planos seleccionados.
Para propagar colores, texturas y datos de roscas cosméticas de SOLIDWORKS a todas las instancias de matriz y operaciones de simetría, seleccione la opción Propagar propiedades visuales en el PropertyManager.
Con las piezas multicuerpo, se pueden utilizar las operaciones Matriz o Simetría para crear una matriz o hacer simetría de múltiples sólidos dentro del mismo documento.
|
|

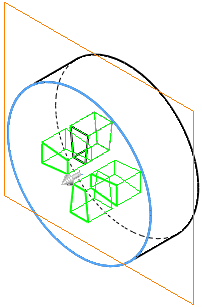

| Simetría de piezas multicuerpo con respeto a un plano |
Cuando las operaciones de matriz o simetría dividen sólidos individuales en múltiples sólidos, puede seleccionar qué sólidos desea mantener y especificar qué configuraciones desea mantener actualizadas.
Puede crear matrices lineales o circulares de planos y ejes.
Limitaciones:
- Si un plano contiene un croquis, la matriz de plano no modela el croquis.
- Una matriz sólo puede contener una entidad de geometría de referencia, ya sea un plano o un eje.
El software también admite una vista preliminar completa para operaciones de matriz y simetría.
