Ocultar/visualizar anotaciones

Ocultar/Mostrar anotaciones permite alternar la visibilidad de anotaciones o tablas individuales en un dibujo.

El ocultar una cota tiene un efecto distinto que el eliminarla:
  • Al ocultar una anotación, ésta permanece presente en la vista. Por consiguiente, no se restaura si se vuelven a importar las anotaciones.
  • Al eliminar una anotación, ésta se puede restaurar volviendo a importar las anotaciones (si no existe en otra vista).

Visualización de nombres de cotas

Para visualizar nombres de cota:

Haga clic en Ver > Ocultar/Mostrar > Nombres de las cotas o Ocultar/mostrar elementos > Ver nombres de cotas (barra transparente Ver).

Ocultar o mostrar anotaciones

Para ocultar o mostrar anotaciones:

  1. Haga clic en Ocultar/mostrar anotaciones Tool_Hide_Show_Annotations_Annotation.gif en la barra de herramientas Anotaciones o haga clic en Ver > Ocultar/Mostrar > Anotaciones .
    Todas las anotaciones se visualizan; las anotaciones ocultas aparecerán en color gris.

    El cursor cambia a pointer_hide_show_annotations.gif.

  2. Haga clic en las anotaciones que desee ocultar o visualizar.
    Haga clic en una anotación para ocultarla: Haga clic en una anotación para mostrarla:
    hide_show_annotations1.gif hide_show_annotations2.gif
    Al ocultar una anotación, se oculta en la hoja de dibujo pero no se elimina de la base de datos del modelo.

    Si no usa Vista > Ocultar/Mostrar > Anotaciones , puede hacer clic con el botón derecho del ratón en una anotación y, luego, en Ocultar para ocultar la anotación.

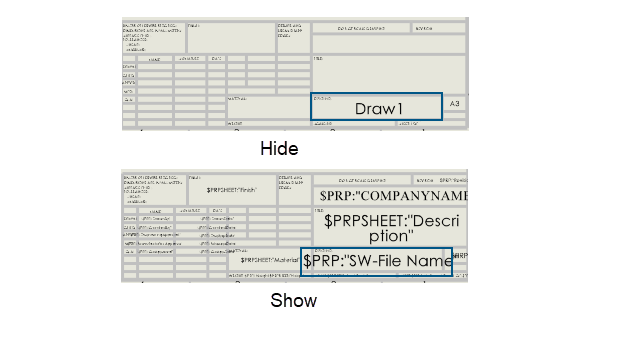

Ocultar o mostrar expresiones de texto de anotación

Puede ocultar o mostrar las expresiones de texto de anotación en las hojas de dibujo.

Las expresiones de texto de anotación son textos de espacio reservado vinculados a una propiedad personalizada. Esta opción es una forma rápida de ver las propiedades vinculadas a una nota.

Para ocultar o mostrar expresiones de texto de anotación:
Haga clic en Ver > Ocultar/Mostrar > Expresión de texto de anotación.
