SOLIDWORKS Electrical Schematic - Ejercicio 6

En este ejercicio, se encargará de gestionar la numeración de equipotenciales y a cablear los borneros.

Este ejercicio se basa en el proyecto eléctrico que ha realizado en el Ejercicio 5. Si no lo ha completado, puede descargar este archivo de proyecto eléctrico y recuperarlo en SOLIDWORKS Electrical.

Abra, o descargue e imprima, este documento PDF para utilizarlo como referencia mientras realiza este ejercicio.

Inserción de símbolos desde el panel

En este ejercicio, debe crear un nuevo plano de esquema, dibujar cables y colocar indicadores utilizando la lista de componentes en el panel.

Para insertar símbolos desde el panel:

  1. En el panel Documentos , haga clic con el botón derecho en 1 - Mi colección y haga clic en Nuevo > esquema para agregar el esquema 05 al archivo.
  2. Haga clic con el botón derecho en el esquema 05 y seleccione Propiedades.
  3. En el cuadro de diálogo, en Descripción, para Descripción (su idioma), escriba Signaling, y haga clic en Aceptar.
  4. Haga clic en Esquema > Dibujar cable unifilar.
  5. En el panel Comando , fije la pestaña Cables eléctricos y dibuje dos cables horizontales y dos verticales tal como se muestra en el vídeo.
  6. En el panel Componentes , bajo L3 - Panel de control:
    1. Haga clic con el botón derecho en =F1-H1, seleccione Insertar símbolo , y en la zona de gráficos, haga clic para colocar el símbolo en el cable vertical más a la izquierda.
    2. Repita el paso 6a para el símbolo =F1-H2 y colóquelo en el cable vertical más a la derecha.
    3. Cierre el panel Comando y revise su trabajo.

Colocación del texto multilingüe

En este ejercicio, en el esquema de plano 05, se colocan dos instancias de texto traducible, Motor 1 On y Motor 2 On. El texto multilingüe es mejor que el texto básico porque la aplicación lo almacena en la base de datos del proyecto eléctrico.

Para colocar el texto multilingüe:

  1. Haga clic en Dibujar > Texto multilingüe .
  2. En la zona de gráficos, haga clic debajo de la línea vertical más a la izquierda para colocar el texto multilingüe.
  3. En el panel Comando:
    1. En Texto, para Inglés, escriba Motor 1 \P ON.
    2. En Formato, desmarque la opción Usar configuración de proyecto.
    3. En Idioma principal (su idioma), seleccione Arial para la fuente.
    4. Especifique la Altura del texto como 6 y el Color como Azul.
    5. En Justificación, seleccione En medio en el centro.
    6. Haga clic en .
  4. Repita los pasos 1 al 3 para escribir el texto Motor 2 \P ON del cable vertical más a la derecha.

Colocación de orígenes y destinos de polaridad entre planos

En este ejercicio, debe colocar los orígenes y destinos de polaridad entre los esquemas de planos 03 y 04.

Para colocar los orígenes y destinos de polaridad entre planos:

  1. Abra el documento 03 - Electrical scheme.
  2. Haga clic en Esquema > > Flechas de origen-destino .
  3. En el cuadro de diálogo Gestor de origen-destino:
    1. Utilice las herramientas Anterior y Siguiente para abrir el documento 03 - Electrical scheme en el mosaico de la izquierda y 04 - Command en el mosaico de la derecha.
    2. Haga clic en Inserción simple y en el mosaico izquierdo, seleccione el extremo del cable superior para el origen y, a continuación, en el mosaico derecho, seleccione el extremo del cable superior para el destino, tal como se muestra en el vídeo.

    3. En el mosaico izquierdo, seleccione el extremo del segundo cable de la parte superior para el origen y en el mosaico derecho, seleccione el extremo del cable inferior para el destino.

    4. Haga clic en Cerrar para volver al documento 03 - Electrical.
  4. Para comprobar que ha especificado correctamente el origen y el destino, haga clic con el botón derecho en la flecha de origen superior para 04-2 y haga clic en Ir a > flecha de destino 04-2.

    La flecha de destino 03-10 se abre en el documento 04 - Command. En caso contrario, compruebe su trabajo.

Numeración de equipotenciales

En este ejercicio, deberá volver a numerar los cables y modificar el texto.

Para realizar la numeración de equipotenciales:

  1. Abra el documento 03 - Electrical scheme.
  2. Haga clic en Procesos > Numerar nuevos cables .

    Cuando se le solicite que vuelva a numerar los cables nuevos sin modificar los números existentes, haga clic en Sí.

  3. Amplíe la esquina superior izquierda del esquema, seleccione mediante un recuadro los cuatro cables que se muestran, haga clic con el botón derecho y seleccione Editar numeración de cables .

  4. En el cuadro de diálogo, en Nuevo, introduzca la nueva numeración de los cables y haga clic en Aceptar.
    Old Nuevo
    L3-1 T
    L2-1 S
    L1-1 R
    N-1 Newton

    A continuación, modifique la fórmula de numeración del cable de CC de 48 V.

  5. Amplíe la esquina superior derecha del documento.
  6. Haga clic en Proyecto > Configuraciones > Estilos de cable.
  7. En el Gestor de estilo de cable, en el panel izquierdo, en el Grupo 0, seleccione 48 V - Control y haga clic en Propiedades .
  8. En el cuadro de diálogo, en General, seleccione Fórmula equipotencial y en el lado derecho de la fila, haga clic en Fórmula .
  9. En el Gestor de fórmulas, seleccione Número 3, Numeración de archivo/Contador de equipotenciales, haga clic en Sustituir fórmula, y seleccione Aceptar.
  10. Haga clic en Aceptar y Cerrar para volver al documento 03 - Electrical scheme.

    A continuación, actualice la numeración del plano sin perder la numeración manual realizada.

  11. Haga clic en Procesos > Renumerar cables .
  12. En el cuadro de diálogo, en Numeración de cables, haga clic en Recalcular la numeración de cables, desmarque la opción Recalcular numeración manual, y haga clic en Aceptar.
  13. En el aviso de advertencia sobre un nuevo cálculo de la numeración de cables existente, haga clic en Sí para continuar.

    A continuación, gestione la posición del texto y la visibilidad. Vea el vídeo a partir del minuto 1:28.

  14. Haga clic en Esquema > Alinear textos .
  15. Según el vídeo, seleccione mediante un recuadro el texto, dibuje una línea horizontal o vertical y haga clic para alinear el texto a lo largo de esa línea.
  16. Haga clic en Esquema > Mostrar textos > Mostrar/ocultar numeraciones de cables y seleccione mediante un recuadro el texto que se muestra en el vídeo para ocultarlo.

    Finalmente, edite las numeraciones del cable y especifique las flechas de origen y destino.

  17. Abra el documento 05 - Signaling, amplíe la esquina superior izquierda, haga clic con el botón derecho en el extremo del cable y haga clic en Editar numeración de cables.

  18. En el cuadro de diálogo, en Numeración de equipotenciales, en Nuevo, introduzca 03/5.

    Cuando se le solicite información sobre numeraciones duplicadas, haga clic en Sí y luego haga clic en Aceptar.

  19. Amplíe la esquina inferior izquierda, haga clic con el botón derecho en el extremo del cable y haga clic en Editar numeración de cables.

  20. En el cuadro de diálogo, en Numeración de equipotenciales, en Nuevo, introduzca 03/6.
  21. Cuando se le solicite información sobre numeraciones duplicadas, haga clic en Sí y luego haga clic en Aceptar.
  22. Haga clic en Esquema > Flechas de origen - destino > Inserción automática.

    Un cuadro de diálogo muestra las flechas utilizadas para el origen y el destino.

  23. Seleccione Conectar todos los equipotenciales con la misma numeración (no se muestra en el vídeo) y haga clic en Aceptar.

    Esto conectará automáticamente los cables que tienen el mismo número.

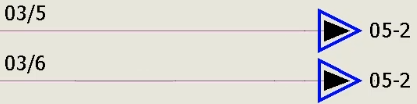

  24. Observe las flechas de origen y destino seleccionadas en los documentos 03 - Scheme y 05 - Signaling para los dos cables seleccionados.

Cableado y edición de borneros

En este ejercicio, debe colocar los borneros y cablearlos utilizando las mangueras reservadas en el diagrama de líneas. A continuación, genere los planos en una carpeta.

Para cablear y editar los borneros:

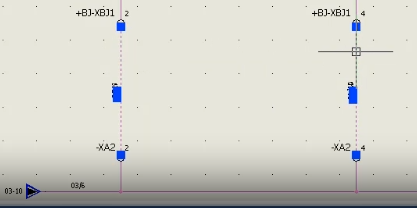

  1. En el documento 05 - Signaling, haga clic con el botón derecho en el cable vertical más a la izquierda como se muestra en el vídeo y haga clic en Asociar conductores.

  2. En el cuadro de diálogo:
    1. En el panel superior, en Mangueras, en Descripción, expanda F1 - Función principal > W4 y seleccione el elemento 1.
    2. En el panel inferior, en Cables para asociar con conductores, seleccione Cable 05/2.
    3. En el menú, haga clic en Asociar conductores y haga clic en Aceptar.
  3. Haga clic con el botón derecho en el cable vertical más a la derecha como se muestra en el vídeo y haga clic en Asociar conductores.

  4. En el cuadro de diálogo:
    1. En el panel superior, en Mangueras, en Descripción, expanda F1 - Función principal > W4 y seleccione el elemento 2.
    2. En el panel inferior, en Cables para asociar con conductores, seleccione Cable 05/7.
    3. En el menú, haga clic en Asociar conductores y haga clic en Aceptar.
    Los cables asociados cambian de color en la zona de gráficos.

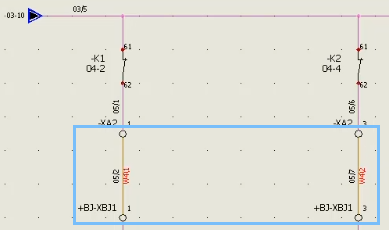

  5. Seleccione mediante un recuadro los dos cables tal y como se muestra en el vídeo, haga clic con el botón derecho y seleccione Asociar conductores.

  6. En el cuadro de diálogo:
    1. En el panel superior, para Mangueras, en Descripción, expanda F1 - Función principal > W4 y seleccione los elementos 3 y 4.
    2. En el panel inferior, para Cables para asociar con conductores, seleccione Cable 05/5 y Cable 05/10.
    3. En el menú, haga clic en Asociar conductores y haga clic en Aceptar.

    A continuación, edite los borneros para asociar las mangueras con ellos.

  7. Haga clic en Proyecto > Borneros .
  8. En Gestor de borneros, en Numeración, seleccione XBJ1 y haga clic en Editar .
  9. En el Editor de borneros, seleccione las dos mangueras superiores en el lado derecho como se muestra en el vídeo.

  10. En la pestaña Avanzado, haga clic en Asociar conductores .
  11. En el cuadro de diálogo:
    1. En el panel superior, para Mangueras, en Descripción, expanda F1 - Función principal > W5 y seleccione marrón y azul.
    2. En el panel inferior, para Cables para asociar con conductores, seleccione Cable 05/4 y Cable 05/3.
    3. En el menú, haga clic en Asociar conductores y haga clic en Aceptar.
  12. Repita los pasos del 9 al 11 para asociar las dos mangueras inferiores 05/9 y 05/8 con las mangueras de los conductores W6 marrón y azul.
  13. Cierre el Editor de borneros y el Gestor de borneros.

    A continuación, debe conectar el motor M2 utilizando el editor de borneros.

  14. En el documento 03 - Electrical scheme, haga clic en Proyecto > Borneros .
  15. En Gestor de borneros, en Numeración, seleccione XM1 y haga clic en Editar .
  16. En el Editor de borneros, seleccione las tres mangueras del lado izquierdo como se muestra en el vídeo, haga clic con el botón derecho y seleccione Asociar conductores.

  17. En el cuadro de diálogo:
    1. En el panel superior, para Mangueras, en Descripción, expanda F1 - Función principal > W2 y seleccione los elementos 1, 2, y 3.
    2. En el panel inferior, en Cables para asociar con conductores, seleccione los tres cables.
    3. En el menú, haga clic en Asociar conductores y haga clic en Aceptar.
  18. Cierre el Editor de borneros y el Gestor de borneros.

    A continuación, debe conectar el motor M1 utilizando el Editor de borneros.

  19. Seleccione mediante un recuadro los cables de la parte inferior izquierda tal y como se muestra en el vídeo, haga clic con el botón derecho y seleccione Asociar conductores.

  20. En el cuadro de diálogo:
    1. En el panel superior, para Mangueras, en Descripción, expanda F1 - Función principal > W1 y seleccione los elementos marrón, negro, y azul.
    2. En el panel inferior, en Cables para asociar con conductores, seleccione los tres cables.
    3. En el menú, haga clic en Asociar conductores y haga clic en Aceptar.

    Por último, debe generar los planos de los borneros en una carpeta denominada Terminal Strips.

  21. Haga clic en Proyecto > Borneros .
  22. En el Gestor de borneros, en Numeración, seleccione los cuatro elementos en Numeración, y en el menú haga clic en Carpetas de destino .
  23. En el cuadro de diálogo, haga clic en Carpeta nueva .
  24. En el cuadro de diálogo Carpeta, en Descripción, para Descripción (su idioma), escriba Terminal Strips y haga clic en Aceptar dos veces.
  25. En el Gestor de borneros , haga clic en Generar planos .

    Se mostrará un cuadro de diálogo de progreso y, a continuación, un cuadro de diálogo de resumen.

  26. Cierre el cuadro de diálogo de resumen y el Gestor de borneros.
  27. En el panel Documentos, expanda 1 - Borneros y haga clic en cada elemento para comprobar su trabajo.
