Propiedades de la configuración de plano de borneros (DIN)

En este tema se explican los parámetros de la configuración DIN predeterminada para los planos de borneros.

Un fichero de configuración de planos de borneros contiene todos los parámetros de la implantación de borneros agrupados por tema. Puede crear tantos ficheros de configuración como sea necesario. Las configuraciones se agrupan dentro del cuadro de diálogo Gestor de configuraciones de plano de bornero.

El editor de ficheros de configuración muestra una vista previa de los parámetros seleccionados. Puede desactivar la vista previa seleccionando Vista previa del plano en la parte inferior del cuadro de diálogo Configuración de plano de bornero.

General

Esta pestaña permite nombrar el fichero de configuración y añadirle una descripción en cualquier idioma compatible con el software. El cambio de nombre se actualiza automáticamente en todas las interfaces (por ejemplo, Configuraciones o una lista de borneros).

Nombre Descripción
Nombre Permite asignarle un nombre al fichero de configuración. Este valor se propaga automáticamente a todas las interfaces en las que aparece la configuración.
Descripción Descripción de la configuración. Puede especificar una descripción en varios idiomas.

Rejilla

Esta pestaña le permite gestionar la implantación de la representación gráfica del bornero en el plano.

Para dibujar un bornero de conformidad con la norma DIN, hace falta un símbolo específico que represente una rejilla que presente los datos relacionados con el bornero. La parte inferior del cuadro de diálogo permite controlar el bloque de rejilla usado y el cajetín asociado a los borneros.

Nombre Descripción
Bloque de rejilla Los símbolos de rejilla están disponibles en la librería de símbolos. Los iconos específicos le permiten seleccionar, eliminar y volver a editar el símbolo. Los datos se propagan en los atributos.
Cajetín Muestra el cajetín en el que se dibujarán los planos:
  • Cajetín por defecto: El cajetín asociado a los planos de borneros en la configuración del proyecto eléctrico.
  • Cajetín específico a esta configuración: Todos los borneros que utilicen esta configuración se generan con este cajetín.
La esquina inferior izquierda del cajetín se debe ubicar en las coordenadas (0,0). Todos los parámetros de la implantación se mueven y se basan en este punto. Los iconos específicos le permiten seleccionar y editar el diseño de la página.
Abre el Selector de símbolo, que le permite cambiar el símbolo asociado al símbolo predeterminado.
Elimina el símbolo asociado.
Abre el Editor de símbolos para modificar el símbolo seleccionado.
General

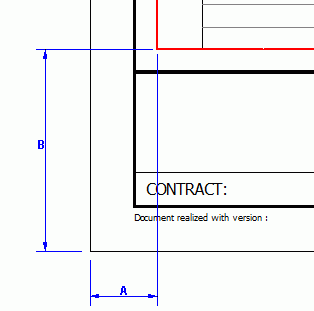

A Coordenada X Le permite gestionar la diferencia A en X entre el punto de inserción del bloque de rejilla y el origen del cajetín (0,0).
B Coordenada Y Le permite gestionar la diferencia B en Y entre el punto de inserción del bloque de rejilla y el origen del cajetín (0,0).
Orientación del bornero Define la dirección que genera los datos para la representación del bornero.

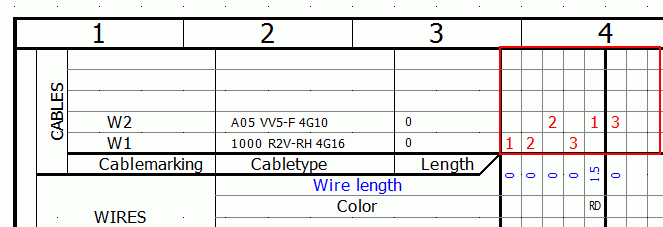

Número de cables por folio Define el número máximo de conductores que puede contener un plano (número de columnas en un bornero horizontal).

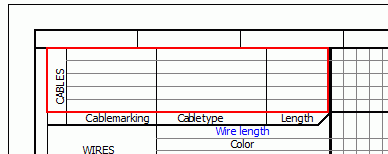

Número de mangueras en origen Define el número de mangueras gestionadas en la pieza de origen.
Número de mangueras en destino Define el número de mangueras gestionadas en la pieza de destino.
SOLIDWORKS Electrical genera bornas en un nuevo plano cuando al menos uno de estos tres parámetros (Número de cables por folio, Número de mangueras en origen y Número de mangueras en destino) ha alcanzado el valor máximo definido en la configuración.
Fórmula para indicar los conductores conectados Abre la Gestión de fórmulas para definir los parámetros del texto de los conductores.

Puentes

Le permite conectar dos o más bornas con puentes.

Nombre Descripción
General

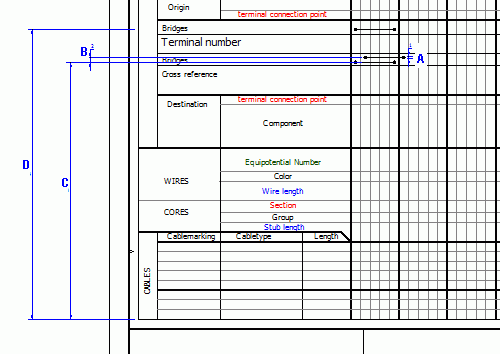

Diámetro de punto Le permite especificar el diámetro (A) de los puntos que representan la conexión de los puentes en la borna.
Separación entre puentes Le permite especificar la distancia (B) entre dos líneas que representan un puente.
Distancia para dibujar puentes en la parte de inferior o izquierda Le permite definir la distancia (C) entre el origen del bloque de rejilla y el puente en el extremo de destino.
Distancia para dibujar puentes en la parte superior o derecha Le permite definir la distancia (D) entre el origen del bloque de rejilla y el puente en el extremo de origen.
Color Le permite especificar el color para dibujar el puente (punto y línea).
Puentes automáticos Crea un puente en las bornas conectadas en el mismo equipotencial.
Color Le permite especificar el color para dibujar los puentes automáticos.
Mostrar cable Muestra u oculta el cable conectado en la borna cuando se vincula a otra.

Datos del archivo

Esta pestaña le permite definir los parámetros para la generación automática de la información que se va a transferir a las propiedades del plano de bornero. Para abrir la Gestión de fórmulas, haga clic en la columna de la derecha.

Nombre Descripción
Descripción Le permite definir los parámetros para la generación automática de los datos que se van a transferir a la descripción del plano de bornero.
Datos de usuario/Datos traducibles Le permite especificar los parámetros para la generación automática de los datos que se van a transferir a los datos de usuario del plano de bornero.
