WebGL Tabanlı Önizleme

eDrawings Web görüntüleyici teknolojisini kullanan SOLIDWORKS PDM Web2, desteklenen formatlardaki dosyaları dinamik bir şekilde önizleyebilmenizi sağlar.

Web2, aşağıdaki formatları destekler:

Formatlar Dosya Formatları
SOLIDWORKS .SLDASM, .SLDPRT, .SLDDRW
eDrawings .easm, .eprt, .edrw
DXF/DWG .dxf, .dwg
STEP .step, .stp
IGES .iges, .igs
Parasolid .x_b, .x_t, .xmt, .xmt_txt
JT .jt
ACIS .sat, .sab

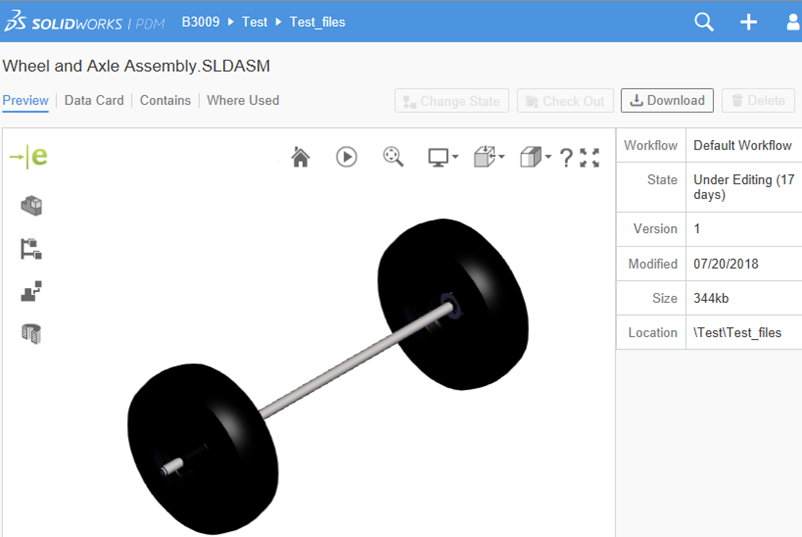

eDrawings önizleme sayfasında araçlar ve bir grafik alanı görüntülenir.

Grafik alanının üstündeki ve yanındaki araçlar model hakkında bilgi sağlar ve modelin görüntülenme şeklini değiştirmenize olanak tanır.

eDrawings simgesi Bunun bir eDrawings önizlemesi olduğunu gösterir.
Bileşenler Bir dosyanın bileşenlerini listeler. Her parçaya tıkladığınızda grafik alanında vurgulanır.
Konfigürasyon Bir dosyanın konfigürasyonunu listeler.
Patlatma Patlatma kapsamını bir kaydırıcı ile kontrol eder.
Kesit Görünümleri Kesit düzlemleri oluşturur.
Sıfırla Modeli veya teknik resmi son olarak açıldığı durumuna döndürür.

Sıfırla'ya tıkladığınızda tüm rotasyonlar, kaydırmalar, bileşen hareketleri ve oryantasyon değişiklikleri geri alınır.
Görünümleri canlandır Modeli canlandırır.
Sığacak Kadar Yakınlaştır Modeli grafik alanına sığdırır.
Ortam Kapanması Ortam ışığının zayıflamasını, nesne, kapalı bir günde olduğu gibi görünecek şekilde kontrol eder.
Perspektif Modelin bir perspektif görünümünü gösterir.
Görünüm yönü Önden görünüm, arkadan görünüm, soldan görünüm, sağdan görünüm, üstten görünüm, alttan görünüm ve izometrik görünüm gibi bir görünümü görüntüleyin.
Görüntüle Modeli Telkafes, Gölgeli Ana Hatlar veya Gölgeli görünümlerinde görüntüler.
Yardım Modeli döndürmek, kaydırmak, yakınlaştırmak ve ekrana sığdırmak için fare hareketlerini ve dokunmatik ekran hareketlerini görüntüler.
Tam Ekran Önizlemeyi tarayıcı penceresinin tamamında görüntüler.

Tam ekrandan çıkmak için tekrar tıklayın.
Kesit Görünümleri, Görünüm Yönü, Görüntü ve Görünümleri Canlandır araçları, parça ve montaj dosyaları için kullanılabilir. Bileşenler, Konfigürasyon ve Patlat araçları yalnızca montaj dosyaları için kullanılabilir.
