IFC Dosyaları

IFC 2x3 veya IFC 4 kullanarak SOLIDWORKS üst seviye montajlarını veya bileşenlerini .ifc formatında verebilirsiniz. Bir .ifc dosyasını, diğer özelliklerin yanı sıra IFC meta verilerini içeren özel özelliklerle verebilirsiniz.

1. Dosya > Farklı Ver öğesine tıklayın.
2. Ver iletişim kutusundan, Dosya tipleri için IFC 2x3 veya IFC 4'ü seçin.
3. Seçenekler öğesine tıklayın.
4. OmniClass™, Uniclass2015, Özel Özellikler, Malzeme ve Kütlesel Özellikler ve Birimler'i seçin ve Tamam'a tıklayın.
   Bir OmniClass veya UniClass seçmeden önce, iletişim kutusunda listelenen sınıfları anlamanız önemlidir. Bkz. http://www.omniclass.org ve [http://www.cpic.org.uk/uniclass2/].
5. IFC 4'e veriyorsanız aşağıdakilerden biri olarak kaydedin:
   • BREP
   • Döşeme
6. Dosya adını ve konumunu seçin, isteğe bağlı olarak bir tanım girin ve Tamam'ı tıklayın.

SOLIDWORKS modellerini IFC dosyaları olarak verdiğinizde SOLIDWORKS özel özelliklerini IFC özellik setlerine eşleyebilirsiniz.

1. SOLIDWORKS dosyasında Dosya > Özellikler seçeneğine tıklayın ve Özel sekmesine IFC dosyasına vermek istediğiniz özellikleri ekleyin. Dosyayı kaydedin.
2. SOLIDWORKS özel özelliklerini IFC özellik seti değerleriyle eşleyen bir XML eşleme dosyası oluşturun. SOLIDWORKS, SOLIDWORKS install folder\lang\language\IFC konumunda örnek eşleme dosyaları sunar.
   Örnek eşleme dosyası:

   <CustomPropertiesPSETMapping>
       <Schema Version="1.0"/>
       <PropertySet Name="Pset_DoorCommon">
           <AppliesTo ElementType="IFCDOOR"/>
           <PropertyMapping SOLIDWORKS="Reference" IFC="Reference" Type="IfcIdentifier"/>
           <PropertyMapping SOLIDWORKS="FireRating" IFC="FireRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="NoiseRating" IFC="AcousticRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="Security" IFC="SecurityRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="External" IFC="IsExternal" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="Infiltration" IFC="Infiltration" Type="IfcVolumetricFlowRateMeasure"/>
           <PropertyMapping SOLIDWORKS="ThermalTransmit" IFC="ThermalTransmittance" Type="IfcThermalTransmittanceMeasure"/>
           <PropertyMapping SOLIDWORKS="Verglasungsflächenanteil" IFC="GlazingAreaFraction" Type="IfcPositiveRatioMeasure"/>
           <PropertyMapping SOLIDWORKS="Accessible" IFC="HandicapAccessible" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="FireDoor" IFC="FireExit" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="StarTrekDoor" IFC="SelfClosing" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="SmokeStop" IFC="SmokeStop" Type="IfcBoolean"/>
       </PropertySet>
       <PropertySet Name="ACME_CageCodes">
           <AppliesTo ElementType="IFCDOOR"/>
           <AppliesTo ElementType="IFCWINDOW"/>
           <PropertyMapping SOLIDWORKS="RefCode" IFC="CageCode" Type="IfcLabel"/>
       </PropertySet>
   </CustomPropertiesPSETMapping>

3. Bir SOLIDWORKS dosyasında, Dosya > Farklı Kaydet seçeneğine tıklayın.
4. İletişim kutusunda, Farklı kaydetme tipi için IFC dosyası tipini seçin, ardından Seçenekler'e tıklayın.
5. Sistem Seçenekleri iletişim kutusunda, Seçenekler > Çıktı türü altında Özellik Seti haritalama dosyasını kullan öğesini işaretleyin ve listeden haritalama dosyasını seçin veya seçmek için göz atın.
6. Dosyayı IFC dosyası olarak vermek için Tamam ve ardından Kaydet seçeneğine tıklayın.
   IFC dosyası, haritalama dosyasına dayalı olarak IFC özellik setinde SOLIDWORKS özel özelliklerini barındırır.

.ifc dosyalarını, orijinal olarak yapısal yazılım uygulamalarıyla oluşturulmuş olan modellerle ilgili bilgileri dahil edecek şekilde SOLIDWORKS yazılımına alabilirsiniz.

.ifc dosyalarını SOLIDWORKS'e aldığınızda, dosya geometrisi alınır ancak ortaya çıkan SOLIDWORKS modelinde esasen hiçbir unsur bulunmaz.

Hangi IFC objelerinin veya bileşenlerinin alınacağını belirleyebilirsiniz.

Faydaları: IFC dosyalarının alımında bileşenlerin filtrelenmesi, tam olarak ihtiyacınız olan bileşenleri belirtmenizi sağlar; bu da size zaman kazandırır ve özellikle büyük IFC dosyaları söz konusu olduğunda işinizi kolaylaştırır.

1. Dosya > Aç öğesine tıklayın.
2. İsteğe bağlı: 3DEXPERIENCE Kullanıcıları: 3DEXPERIENCE'tan aç iletişim kutusu açılırsa Bu Bilgisayar'a tıklayın.
3. İletişim kutusunda, Dosya Tipi için IFC 2x3 öğesini seçin.
4. Genel seçenekleri belirlemek için Seçenekler öğesine tıklayın, alınacak IFC objelerini belirleyin ve Tamam öğesine tıklayın.
5. Hangi bileşenlerin alınacağını filtrelemek için Aç iletişim kutusunda, Filtreyi Etkinleştir öğesini seçin.
6. Dosyayı seçin ve Aç'ı tıklayın.
   Filtreyi Etkinleştir öğesini seçtiyseniz daha fazla bilgi için IFC Dosyaları Alırken Bileşenleri Filtreleme bölümüne bakın.

IFC dosyalarını aldığınızda hangi bileşenlerin alınacağını filtreleyebilirsiniz.

1. Dosya > Aç öğesine tıklayın.
2. İletişim kutusunda:
   1. Dosya tipi için IFC 2x3 (*.ifc) öğesini seçin.
   2. Dosya adı için ilgili konuma giderek IFC dosyasını seçin.
   3. Filtreyi Etkinleştir'i seçin.
   4. Aç öğesine tıklayın.

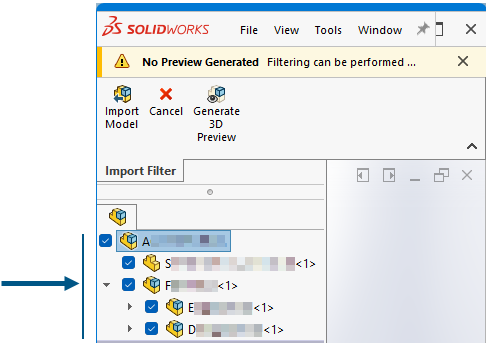

   SOLIDWORKS ürün yapısını oluştururken bir ilerleme çubuğu, durumu bildirir. Dosya, ürün yapısı ve boş bir grafik alanıyla açılır. Bir mesaj çubuğu, bir önizleme oluşturmak için bileşenleri filtreleyebileceğinizi bildirir. Alma Filtresi CommandManager'ı, kullanılabilir araçları görüntüler.



   Filtre seçeneklerini şurada belirlediyseniz Araçlar > Seçenekler > Sistem Seçenekleri > Al > Dosya Formatı: IFC 'de Alınacak Objeler'in altında belirlediyseniz SOLIDWORKS bu filtreleme seçeneklerini otomatik olarak uygular. Bileşenleri filtrelemeden önce bu sistem düzeyi ayarlarını belirlemek, açılacak objeleri ve bileşenleri tam olarak hedefleyebileceğinizden, özellikle büyük IFC dosyalarında size zaman kazandırır.
3. Aşağıdakilerden birini yapın:
   • FeatureManager tasarım ağacında, alınacak bileşenleri seçin veya temizleyin. Denetim bileşenlerini tek tek veya birden fazla bileşen kutucuğunu da seçebilirsiniz.
   • Seçili bileşenlerin grafik 3B önizlemesini görüntülemek için 3B Önizleme Oluştur öğesine tıklayın.
   • İşlemi iptal etmek ve önizlemeyi kapatmak için İptal öğesine tıklayın.

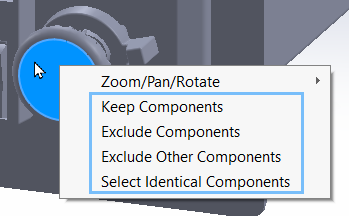

   Hem seçili hem temizlenmiş bileşenler içeren alt montajlarda kısmen seçili bir onay kutusu görüntülenir. Birden çok seçim yapma konusunda yardımcı olması için seçili bileşenlere sağ tıklayıp Bileşenleri Tut veya Bileşenleri Hariç Tut'u seçebilirsiniz. Seçimleri ters çevirmek için Diğer Bileşenleri Hariç Tut'u seçin. Bileşenler aynıysa Eş Bileşenleri Seç seçeneği de görünür.



   Bu bileşen seçim seçenekleri, 3B Önizleme Oluştur'a tıkladığınızda ve grafik alanında bileşenlere sağ tıkladığınızda da kullanılabilir.


4. Alınacak bileşenleri seçmeyi tamamladığınızda Modeli Al öğesine tıklayın.
   SOLIDWORKS, seçtiğiniz bileşenlerle birlikte IFC dosyasını alır.

Bir SOLIDWORKS dosyasını, .ifc obje sınıflandırmasıyla .ifc dosyası olarak kaydedebilirsiniz.

1. Bir SOLIDWORKS parçası veya montaj dosyası açın.
2. Dosya > Özellikler öğesine tıklayın.
3. İletişim kutusundaki Özel sekmesinde:
   1. Özellik Adı alanında, IFC'yi seçin.
   2. Değer/Metin İfadesi alanında, uygun taksonomiyi seçin.
   3. Tamam seçeneğine tıklayın.

Sistem Seçenekleri'nden filtreler tanımlayarak IFC dosyalarından hangi IFC objelerinin alınacağını seçebilirsiniz.

1. Bir IFC dosyasında Araçlar > Seçenekler > Sistem Seçenekleri > Al öğesine tıklayın.
2. İletişim kutusunda:
   1. Dosya Formatı altında IFC öğesini seçin.
   2. Alınacak Objeler altından, Sınıflandırma altındaki IFC objelerini genişletin.
   3. Al altından alınacak IFC objelerini seçin.
   4. Tamam seçeneğine tıklayın.
   IFC dosyasını açtıktan sonra, yalnızca Sistem Seçenekleri iletişim kutusunda belirlediğiniz IFC objeleri alınır.
